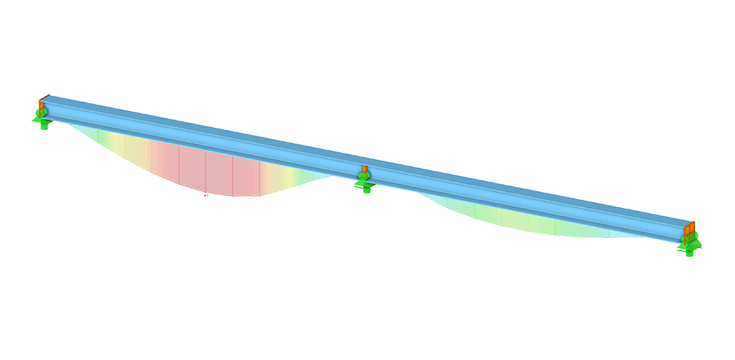

Utilizzando le tabelle nel manuale AISC si determinano le resistenze a compressione e flessione disponibili e se la trave ASTM A992 W14x99 ha una resistenza sufficiente per sostenere le forze assiali e i momenti mostrati nella Figura 1, ottenuti dall'analisi del secondo ordine che comprende anche gli effetti P-𝛿.
Esempio di verifica 001006 | 2
| Numero di nodi | 2 |
| Numero di linee | 1 |
| Numero di aste | 1 |
| Numero di casi di carico | 2 |
| Nr. di combinazioni di carico | 2 |
| Peso totale | 0,629 t |
| Dimensioni | 4.923 x 0.655 x 0.655 m |
| Versione del programma | 5.16.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
