I seguenti punti dovrebbero essere considerati al fine di utilizzare le forze interne determinate per il progetto:
Il modello dovrebbe rappresentare la struttura reale nel modo più preciso possibile. Pertanto, è necessario definire correttamente i materiali, gli spessori delle superfici, le dimensioni della sezione trasversale, le definizioni dei vincoli interni, le condizioni dei vincoli esterni e così via.
I carichi devono essere definiti e applicati in conformità con la norma. RFEM può importare automaticamente le combinazioni.

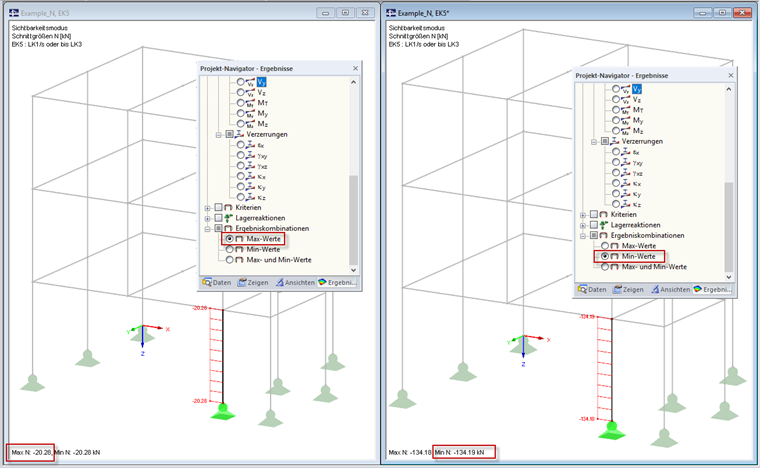

Nel caso di forze interne da combinazioni di risultati, è necessario prestare attenzione alla valutazione dei valori max/min corretti. La forza massima di compressione in una colonna corrisponde alla forza assiale minima (min N).
Domanda
Come ottengo il carico massimo della colonna nel mio modello 3D di RFEM?
