FAQ 002658 DE 19. März 2019

René Flori Ergebnisse RFEM RSTAB

Wie erhalte ich die größte Stützenlast in meinem RFEM 3D Modell?

Antwort

Damit die ermittelten Schnittgrößen zur Bemessung herangezogen werden können sollten folgende Punkte berücksichtigt werden:
Das Modell soll das reale Bauwerk möglichst genau abbilden. Hierzu sind Materialien, Flächendicken, Querschnittsabmessungen, Gelenkdefinitionen, Auflagerbedingungen etc. richtig zu definieren.
Die Lasten müssen normgerecht definiert und aufgebracht werden. Die Kombinatorik kann durch RFEM automatisch übernommen werden.

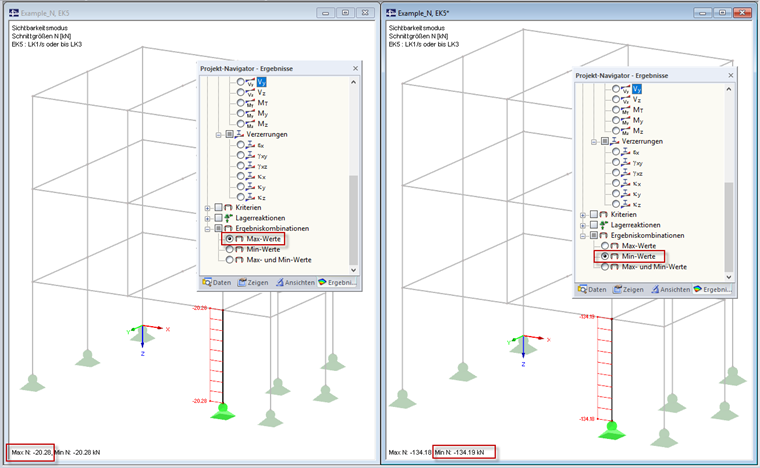

Bei Schnittgrößen aus Ergebniskombinationen muss auf die Auswertung der richtigen max/min Werte geachtet werden. Die maximale Druckkraft in einer Stütze entspricht der minimalen Normalkraft (min N).

Schlüsselwörter

Maximale Schnittgrößen Auswertung Ergebniskombination
