Risposta:

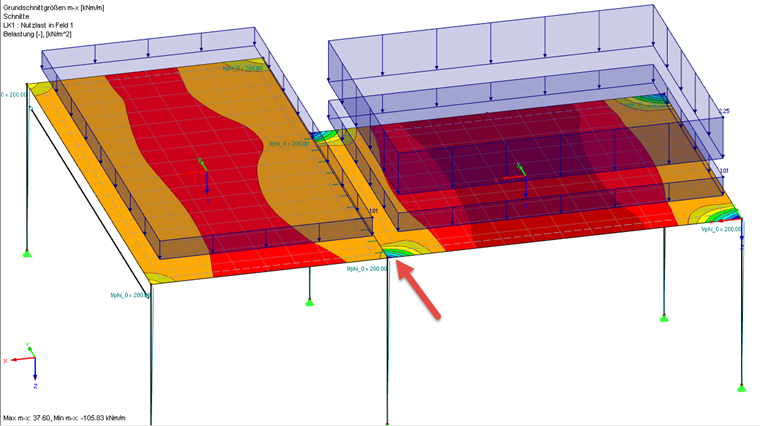

Pertanto, la superficie a destra nell'immagine 01 è sostituita da un momento nell'area della colonna perché la superficie è rigidamente collegata alla colonna (la superficie stessa non ha una cerniera di linea). Per escludere questo momento, è necessario creare una cerniera di linea aggiuntiva per la superficie destra o fornire alla colonna un cerniera dell'asta.
Domanda
Perché ottengo un momento flettente nella superficie nell'area della colonna nel mio modello, anche se la superficie è stata dotata di una cerniera lineare?
