FAQ 002761 DE 2. April 2019

Markus Baumgärtel Ergebnisse RFEM RSTAB

Warum erhalte ich bei meinem Modell ein Biegemoment in der Fläche im Bereich der Stütze, obwohl die Fläche mit einem Liniengelenk versehen wurde?

Antwort

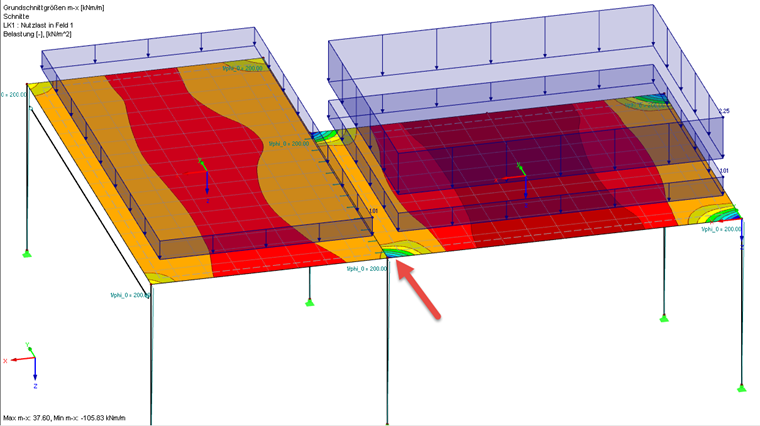

Die Fläche rechts im Bild 1 erhält im Bereich der Stütze deshalb ein Moment, da diese Fläche biegesteif mit der Stütze verbunden ist (die Fläche besitzt selbst kein Liniengelenk). Will man dieses Moment ausschließen, müsste man demnach für die rechte Fläche ein zusätzliches Liniengelenk erzeugen oder die Stütze mit einem Stabendgelenk versehen.

Schlüsselwörter

Liniengelenk Ergebnisse Schnittgrößen Liniengelenk
