Domanda

Perché viene visualizzato un carico generato in modo errato? Nel navigatore di progetto, è visualizzato in rosso.

Risposta:

Se, ad esempio, i nodi degli angoli vengono copiati in modo errato per il piano di carico dell'area (vedere il video) durante la generazione del carico, il carico generato potrebbe essere danneggiato. Il carico generato non viene quindi rimosso, ma visualizzato in rosso. Inoltre, il messaggio di errore "Nessuna asta trovata nell'area selezionata". appare quando si tenta di calcolare il modello.

Pertanto, è necessario eliminare il carico generato o ridefinire il contorno mancante del piano di carico dell'area.

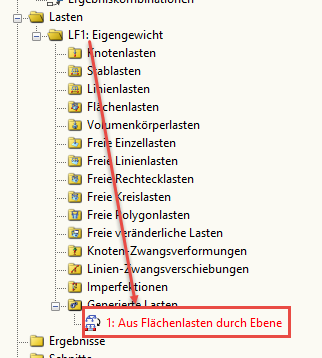

Carico generato in rosso
