Risposta:

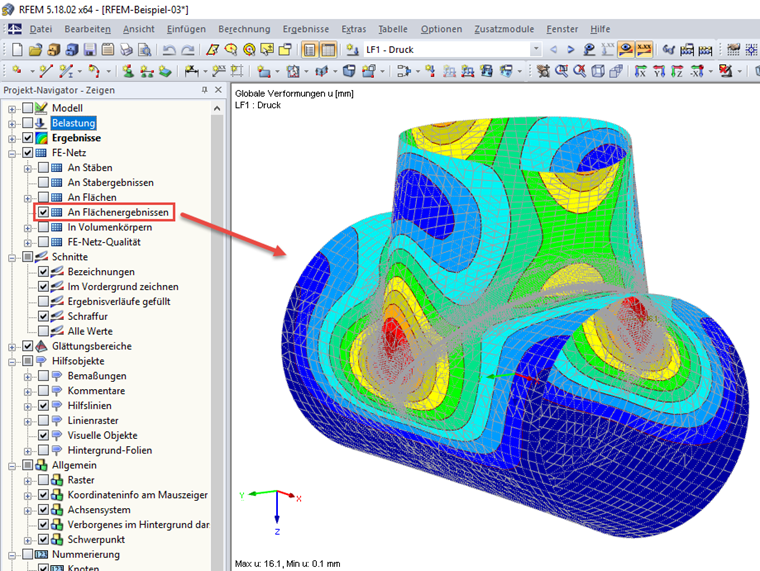

Sì, è possibile. Per fare ciò, attivare la casella di controllo "Risultati sulla superficie" in "Mesh EF" nel Navigatore progetti - Visualizza.
Domanda
È possibile visualizzare la mesh EF su una struttura deformata?
