Risposta:

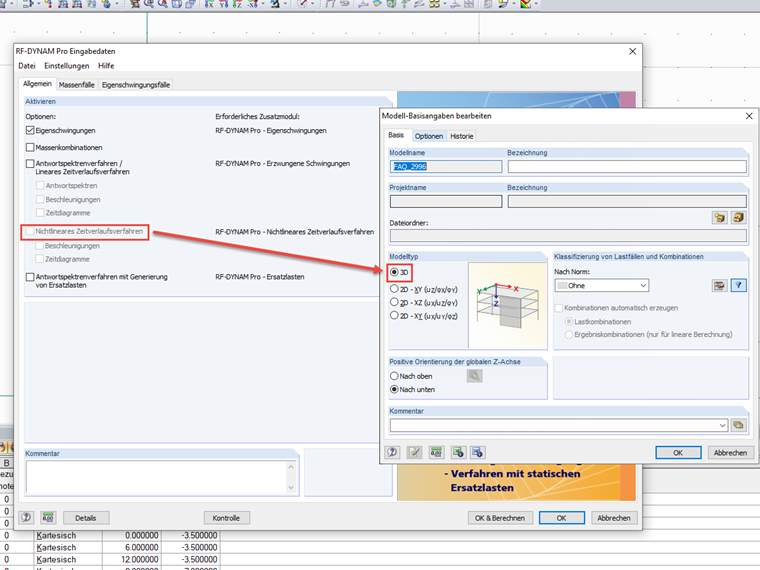

Il modulo aggiuntivo RF‑DYNAM Pro - Nonlinear Time History Analysis è disponibile solo per i modelli 3D. Pertanto, è necessario passare al tipo di modello "3D" in Dati generali del modello.
Domanda
Perché non è possibile attivare l'opzione "Analisi time history non lineare" nel modulo aggiuntivo RF‑DYNAM Pro?
