Odpověď:
Přídavný modul RF ‑ DYNAM Pro - Nonlinear Time History Analysis je k dispozici pouze pro 3D modely. Proto je nutné v základních údajích modelu přepnout na typ modelu „3D“.
Dotaz

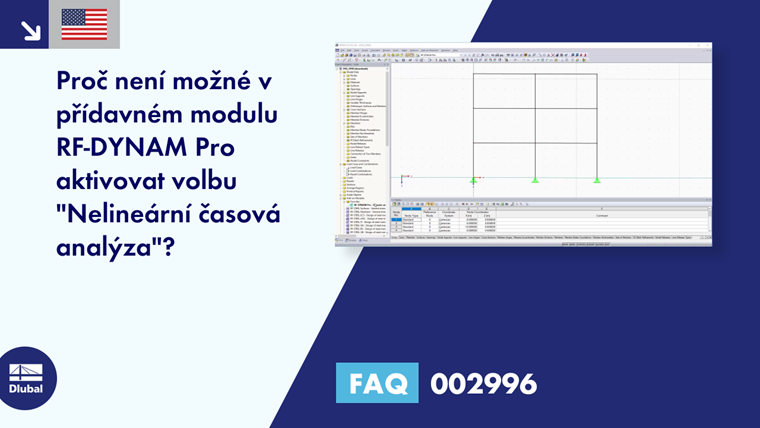

Proč není možné v přídavném modulu RF-DYNAM Pro aktivovat volbu "Nelineární časová analýza"?
Autor
Ing. Effler se podílí na vývoji v oblasti dynamiky a v rámci technické podpory pečuje o naše zákazníky.
Stahování
Máte nějaké otázky?
Délka: 00:00:23 min
Délka: 00:00:30 min
Délka: 00:00:41 min
Délka: 00:00:40 min
Délka: 00:00:32 min
Délka: 00:00:57 min
Délka: 00:01:00 min
V tomto příspěvku si ukážeme, jak modelovat a posuzovat lanové konstrukce v programech RFEM 6 a RSTAB 9.
V tomto příspěvku ukážeme a vysvětlíme vliv ohybové tuhosti lan na jejich vnitřní síly. V tomto příspěvku také poradíme, jak tento vliv snížit.
Norma ASCE 7-22 [1], čl. 12.9.1.6 stanoví, kdy by se měly zohlednit účinky P-delta při provádění modální analýzy spektra odezvy pro seizmické posouzení. V NBC 2020 [2], čl. 4.1.8.3.8.c je uveden pouze krátký požadavek na zohlednění účinků počátečního naklonění v důsledku interakce tíhových sil s deformovanou konstrukcí. Proto mohou nastat situace, kdy je třeba při seizmickém posouzení zohlednit účinky druhého řádu, známé také jako P-delta.
V tomto příspěvku představíme základní pojmy z dynamiky konstrukcí a jejich roli při seizmickém posouzení konstrukcí. Velký důraz je kladen na srozumitelné vysvětlení odborných aspektů, aby byl i bez hlubších odborných znalostí umožněn vhled do problematiky.
Tuhost plynu danou zákonem o ideálním plynu pV = nRT lze zohlednit v nelineární dynamické analýze.
Výpočet plynu je k dispozici pro akcelerogramy a časové diagramy pro explicitní analýzu i nelineární implicitní Newmarkovu analýzu. Pro správné určení chování plynu je třeba definovat alespoň dvě vrstvy sítě konečných prvků pro plynové těleso.
Modul RF-/DYNAM Pro - Nonlinear Time History je integrován do konstrukce modulu RF-/DYNAM Pro - Forced Vibrations a je rozšířen o dvě nelineární metody analýzy (jedna nelineární analýza v programu RSTAB).
Časové diagramy lze zadat jako přechodné, periodické nebo jako funkci času. Dynamické zatěžovací stavy kombinují časové diagramy se statickými zatěžovacími stavy, což poskytuje vysokou flexibilitu. Dále je možné definovat časové kroky pro výpočet, statický útlum nebo možnosti exportu do dynamických zatěžovacích stavů.
- Nelineární typy prutů, například tahové a tlakové pruty či lana
- Nelinearity prutů, například neúčinnost, kolaps a tečení při tahu či tlaku
- Nelinearity podpor, například neúčinnost, tření, diagram a částečná účinnost
- Nelinearity kloubů, například tření, částečná účinnost, diagram a pevný při kladných či záporných vnitřních silách
.png?mw=512&hash=9a5fd133e1f03cd7d5b69696e9ca478ef304172d)
- Uživatelsky definované časové diagramy jako funkce času, v tabulkové formě nebo jako harmonická zatížení
- Kombinace časových diagramů se zatěžovacími stavy nebo kombinacemi zatížení v programu RFEM/RSTAB (umožňuje definovat zatížení na uzly, pruty a plochy, volná a generovaná zatížení proměnná v čase)
- Kombinace několika nezávislých budících funkcí
- Nelineární časová analýza pomocí implicitního Newmarkova řešiče (pouze RFEM) nebo explicitního řešiče
- Rayleighovo nebo Lehrovo tlumení konstrukce
- Přímý import počátečních deformací ze zatěžovacího stavu nebo kombinace (pouze RFEM)
- Změny tuhosti jako počáteční podmínky; například účinek normálové síly, deaktivované pruty (pouze RSTAB)
- Grafické zobrazení výsledků v časovém diagramu
- Export výsledků v uživatelsky definovaných časových krocích nebo jako obálky
