Antwort:

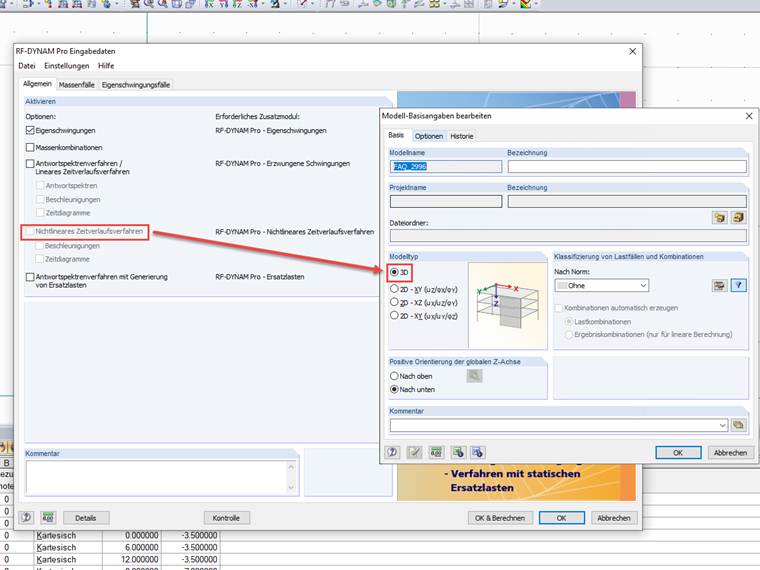

Das Zusatzmodul RF-DYNAM Pro - Nichtlineares Zeitverlaufsverfahren steht nur für 3D Modelle zur Verfügung. Sie müssen also in den Basisangaben des Modells den Modelltyp auf "3D" umstellen.
Frage
Wieso kann ich im Zusatzmodul RF-DYNAM Pro nicht die Option "Nichtlineares Zeitverlaufsverfahren" aktivieren?
Autor
Frau Effler betreut die Entwicklung im Bereich Dynamik und unterstützt unsere Anwender im Kundensupport.
Downloads
Haben Sie irgendwelche Fragen?
Länge: 00:00:30 min
Länge: 00:00:33 min
Länge: 00:00:57 min
In diesem Artikel erfahren Sie, wie Sie in RFEM 6 bzw. RSTAB 9 Seiltragwerke modellieren und bemessen können.
In diesem Artikel wird der Einfluss der Biegesteifigkeit von Seilen auf deren Schnittgrößen dargestellt und erläutert. Außerdem werden Hinweise gegeben, wie sich dieser Einfluss reduzieren lässt.
Die Norm ASCE 7-22 [1], Abschn. 12.9.1.6 legt fest, wann P-Delta-Effekte berücksichtigt werden sollten, wenn ein multimodales Antwortspektrenverfahren für die Erdbebenbemessung durchgeführt wird. Im NBC 2020 [2], Sent. 4.1.8.3.8.c stellt nur eine kurze Anforderung dar, dass Schwingungseffekte aufgrund der Wechselwirkung von Gewichtskräften mit der verformten Struktur berücksichtigt werden sollten. Daher kann es Situationen geben, in denen Auswirkungen nach Theorie II. Ordnung, auch P-Delta genannt, bei der Erdbebenanalyse berücksichtigt werden müssen.
Dieser Artikel führt grundlegende Konzepte der Baudynamik ein und vermittelt, wie diese bei der Erdbebenauslegung von Bauwerken eine Rolle spielen. Es wird Wert darauf gelegt, die technischen Aspekte verständlich zu erläutern, um auch Lesern ohne tiefergehendes Fachwissen einen Einblick in die Thematik zu gewähren.
Die durch das Idealgasgesetz pV = nRT gegebene Steifigkeit von Gas kann in der nichtlinearen dynamischen Analyse berücksichtigt werden.
Die Berechnung von Gas ist für Akzelerogramme und Zeitdiagramme sowohl für die explizite Analyse als auch für die nichtlineare implizite Newmark-Analyse verfügbar. Um das Gasverhalten richtig zu erfassen, sollten mindestens zwei FE-Schichten für Gasvolumen definiert werden.
RF-/DYNAM Pro - Nichtlinearer Zeitverlauf ist in die Struktur von RF-/DYNAM Pro - Erzwungene Schwingungen integriert und durch die zwei nichtlinearen Solver (in RSTAB ein nichtlinearer Solver) erweitert.
Kraft-Zeit-Diagramme werden vom Benutzer als transient, periodisch oder als Funktion der Zeit eingegeben. Dynamische Lastfälle kombinieren die Zeitdiagramme mit statischen Lastfällen, was eine große Flexibilität mit sich bringt. Des Weiteren werden die Zeitschritte für die Berechnung, die Strukturdämpfung und die Exportoptionen in den dynamischen Lastfällen definiert.
- Nichtlineare Stabtypen, wie Zug- und Druckstäbe sowie Seile
- Stabnichtlinearitäten wie Ausfall, Reißen und Fließen unter Zug bzw. Druck
- Auflagernichtlinearitäten wie Ausfall, Reibung, Diagramm und teilweise Wirkung
- Gelenknichtlinearitäten wie Reibung, teilweise Wirkung, Diagramm und Fest bei positiven bzw. negativen Schnittgrößen
.png?mw=512&hash=9a5fd133e1f03cd7d5b69696e9ca478ef304172d)
- Definition benutzerdefinierter Zeitdiagramme als Funktion der Zeit, tabellarisch oder harmonisch
- Zeitdiagramme werden mit RFEM-/RSTAB-Lastfällen oder Lastkombinationen kombiniert (dies ermöglicht die Definition von zeitlich veränderlichen Knoten-, Stab- und Flächenlasten sowie freien und generierten Lasten)
- Kombination von mehreren unabhängigen Erregerfunktionen möglich
- Nichtlineare Zeitverlaufsanalyse mit implizitem Newmark-Solver (nur RFEM) oder explizitem Solver
- Strukturdämpfung wird über die Rayleigh-Dämpfungskoeffizienten definiert.
- Anfangsverformungen können aus einem Lastfall importiert werden (nur RSTAB)
- Steifigkeitsmodifikationen als Anfangsbedingungen möglich, z. B. Normalkrafteinfluss, deaktivierte Stäbe (nur RSTAB)
- Grafische Ergebnisdarstellung in einem Zeitverlaufsdiagramm
- Export von Ergebnissen in benutzerdefinierten Zeitschritten oder als Umhüllende
Wie kann ich die Ergebnisse des Moduls RF-/DYNAM Pro im Ausdruckprotokoll darstellen?
In RF-/DYNAM Pro gibt es die Rayleigh-Dämpfung. Wie ermittle ich diese Koeffizienten und wie werden diese verwendet?
In RF-/DYNAM Pro gibt es im Massenfall die Option "Aus dem Bauwerkseigengewicht". Muss diese Option immer aktiviert sein, um das Eigengewicht der Struktur zu berücksichtigen?
Welchen Zeitschritt soll ich für die Berechnung des Zeitverlaufsverfahrens im Modul RF-/DYNAM Pro wählen?
Nach einer Zeitverlaufsanalyse kann ich nicht alle Ergebnisse an Flächen anzeigen. Gibt es eine Möglichkeit, sie anzuzeigen?
Ist es mit RFEM oder RSTAB möglich, eine Anfangsauslenkung eines Bauteils dynamisch zu untersuchen?
