Utilizzo del coefficiente di sicurezza parziale γM1 nelle analisi di stabilità secondo l'analisi del secondo ordine

Sto eseguendo un'analisi di stabilità secondo l'analisi del secondo ordine. Warum wird bei einem Spannungsnachweis hier der Teilsicherheitsbeiwert γM1 verwendet?

Risposta:

Per le analisi delle sezioni trasversali e di stabilità, l'Eurocodice fornisce diversi coefficienti parziali di sicurezza. Eine Besonderheit ist zu beachten, wenn Stabilitätsnachweise durch die Anwendung der Theorie II. Ordnung und Ansatz von Imperfektionen als Querschnittsnachweise geführt werden. In diesem Fall sind die Beanspruchbarkeiten mit γM1 abzumindern.

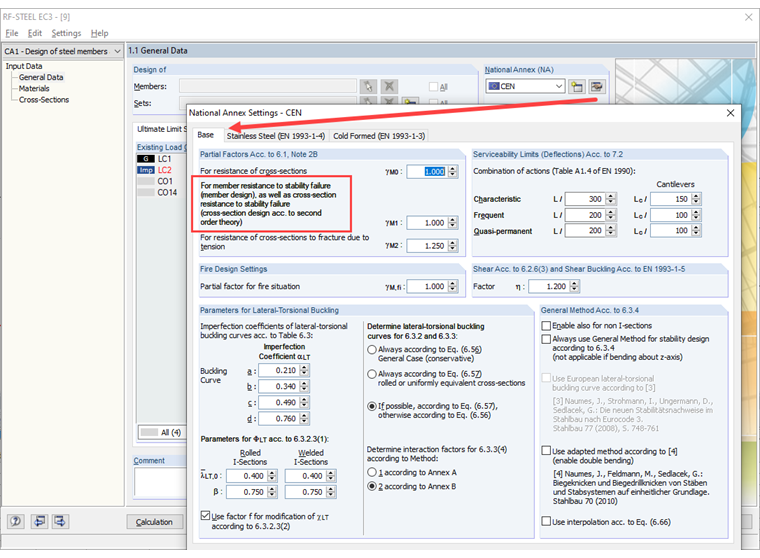

Impostazioni dettagliate dell'Appendice nazionale (NA)
Impostazioni dettagliate dell'Appendice nazionale (NA)
Autore

Il signor Flori è il leader del team di assistenza clienti e fornisce supporto tecnico per i clienti di Dlubal Software.

Bibliografia
  1. DIN. (1993). Eurocodice 3: Bemessung und Konstruktion von Stahlbauten − Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau. Beuth Verlag GmbH, Berlin, 2010
