Použití dílčího součinitele spolehlivosti γM1 při posouzení stability podle teorie druhého řádu

Provádím posouzení stability podle podle teorie II. řádu. Proč se pro posouzení napětí používá dílčí součinitel spolehlivosti γM1?

Odpověď:

Eurokód stanoví různé dílčí součinitele spolehlivosti pro posouzení průřezů a stability. Je nutné uvážit jednu zvláštnost, kdy se posouzení stability pomocí teorie II. řádu a použití imperfekcí provádí jako posouzení průřezů. V takovém případě je nutné únosnosti redukovat pomocí γM1.

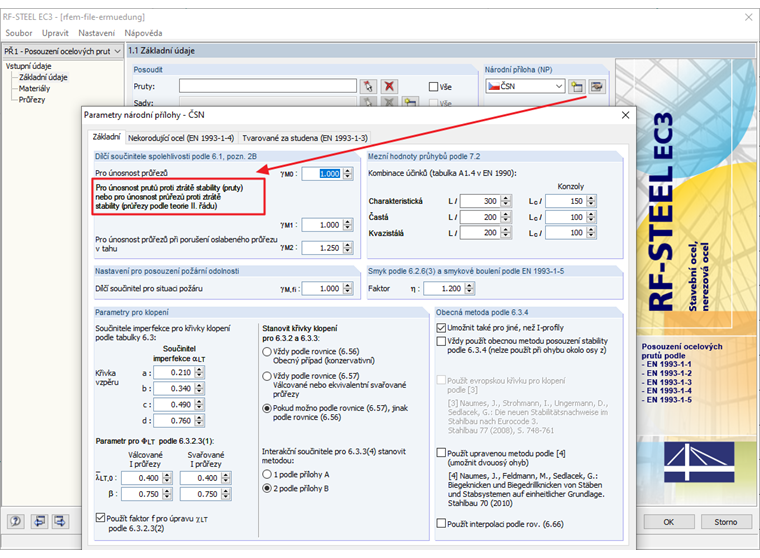

Nastavení detailů národní přílohy (NP)
Nastavení detailů národní přílohy (NP)
Autor

Ing. Flori je vedoucím oddělení péče o zákazníky a také poskytuje technickou podporu uživatelům programů Dlubal Software.

Reference
  1. Eurokód 3: Bemessung und Konstruktion von Stahlbauten - Teil 1‑1: Obecná pravidla a pravidla pro pozemní stavby, EN 1993-1-1:2005. Beuth Verlag GmbH, Berlin, 2010
