Risposta:

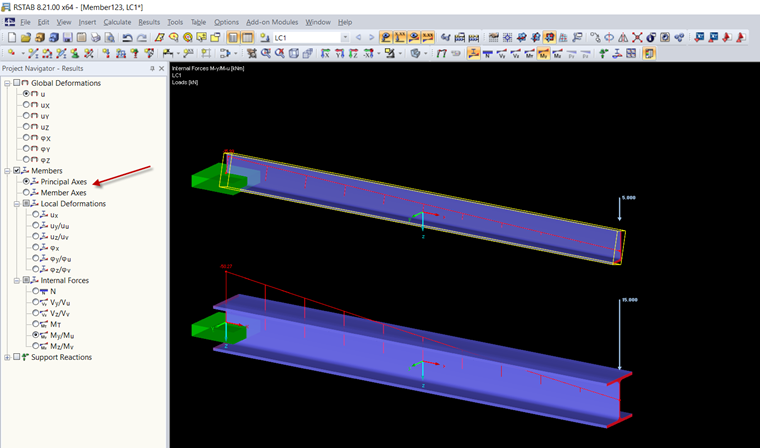

Le forze interne dell'asta sono sempre visualizzate rispetto agli assi dell'asta o agli assi principali. La visualizzazione dei risultati rispetto al sistema di coordinate globale o un sistema di coordinate definito dall'utente non è possibile.
Domanda
È anche possibile visualizzare le forze interne dell'asta rispetto al sistema di coordinate globale?
