Risposta:

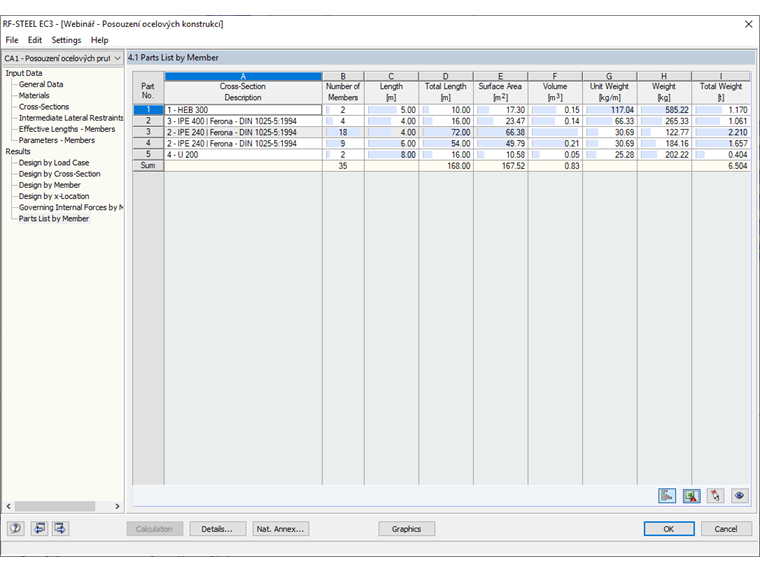

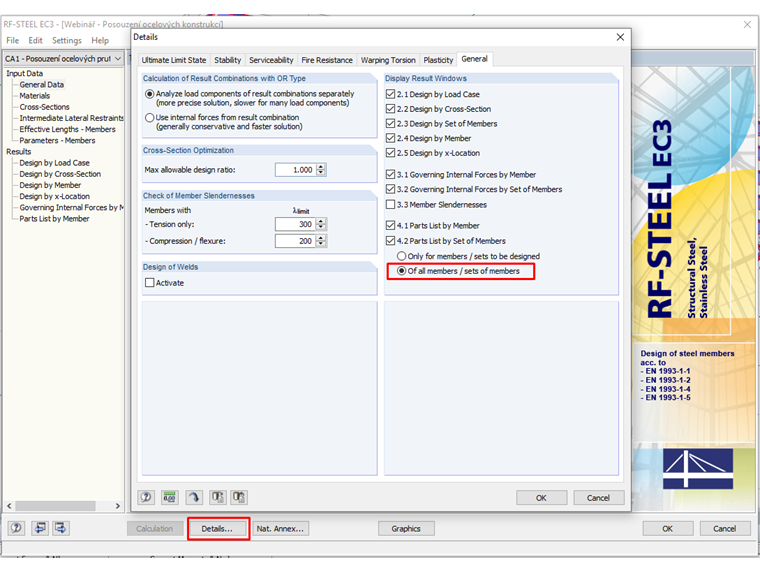

Questo non è possibile direttamente in RFEM, ma il modulo aggiuntivo RF-/STEEL EC3 consente di creare un elenco di parti in acciaio. In Dettagli del modulo aggiuntivo, è possibile specificare se l'elenco delle parti deve essere applicato a tutte le aste o solo per le aste da progettare. Quindi, è possibile eseguire semplicemente il calcolo e verrà visualizzato l'elenco delle parti. È anche possibile esportare l'elenco delle parti in Excel e modificarlo ulteriormente.
Domanda
È possibile generare un elenco delle parti in RFEM?
