Odpověď:

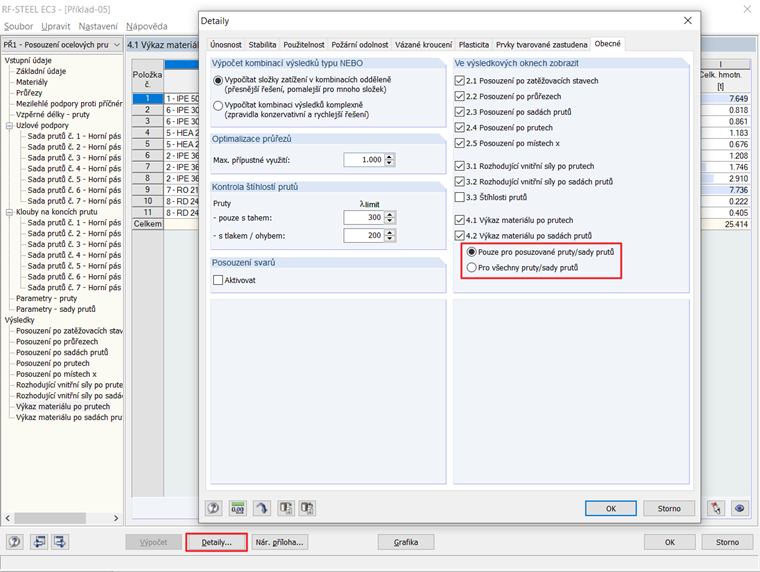

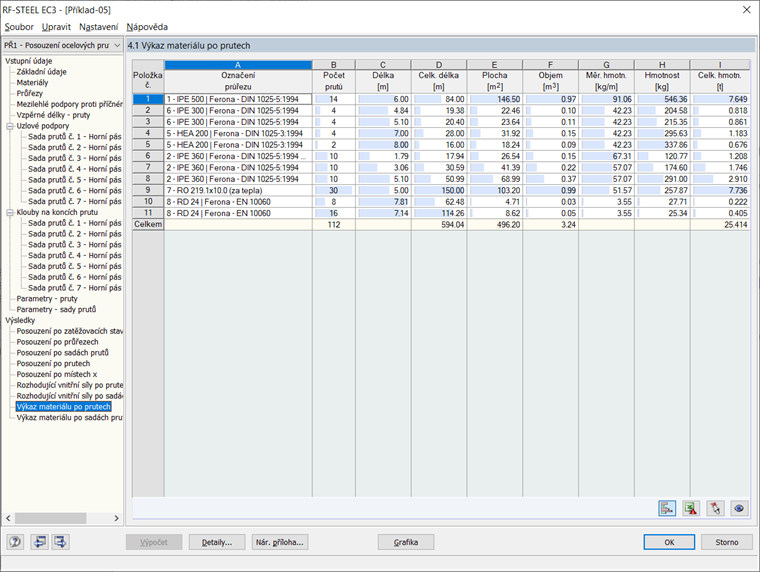

Přímo v programu RFEM to možné není, ale přídavný modul RF-/STEEL EC3 umožňuje vytvořit výkaz ocelových prutů. V Detailech zmíněného modulu lze nastavit, zda se má výkaz týkat všech prutů nebo pouze posuzovaných. Následně stačí provést výpočet a výkaz se zobrazí. Výkaz je také možné převést do excelu a dále upravovat.
Dotaz
Je možné v programu RFEM vygenerovat výkaz materiálu?
