Risposta:

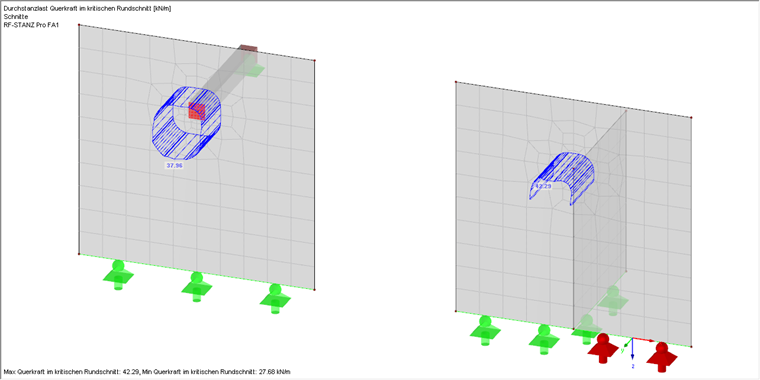

Sì, la verifica a taglio-punzonamento può essere eseguita anche su pareti verticali.
Tuttavia, si noti che questa funzione non era disponibile nelle prime versioni di RF‑PUNCH Pro. Può essere utilizzato in RFEM dalla versione 5.08.
Domanda
È anche possibile verificare il taglio-punzonamento su pareti verticali?
Autore
Il signor Kieloch fornisce supporto tecnico ai nostri clienti ed è responsabile dello sviluppo nel settore delle strutture in cemento armato.
