Odpowiedź:

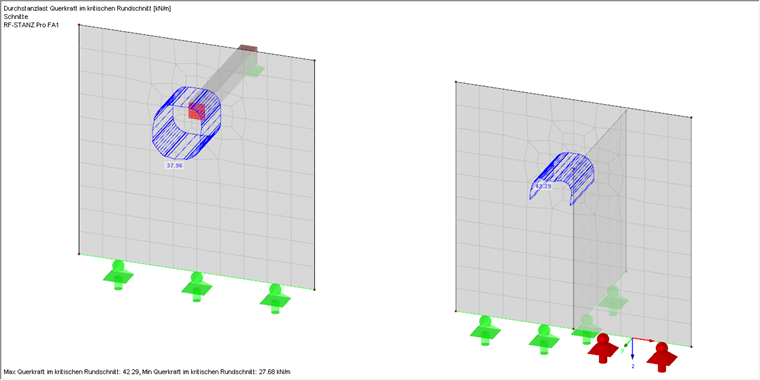

Tak, możliwe jest przeprowadzenie obliczeń przebicia również dla ścian pionowych.
Należy jednak pamiętać, że funkcja ta nie była dostępna w pierwszych wersjach RF-PUNCH Pro. W tym celu potrzebny jest program RFEM 5.08 lub nowszy.
Pytanie

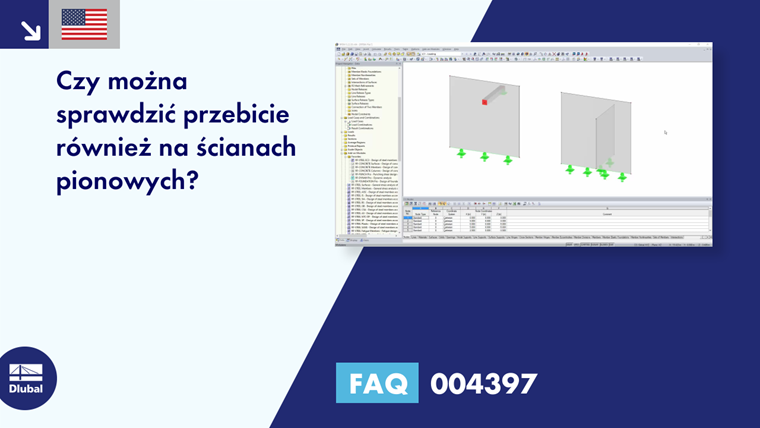

Czy można sprawdzić przebicie również na ścianach pionowych?
Autor
Pan Kieloch zapewnia wsparcie techniczne naszym klientom i jest odpowiedzialny za rozwój w obszarze konstrukcji żelbetowych.
