Risposta:

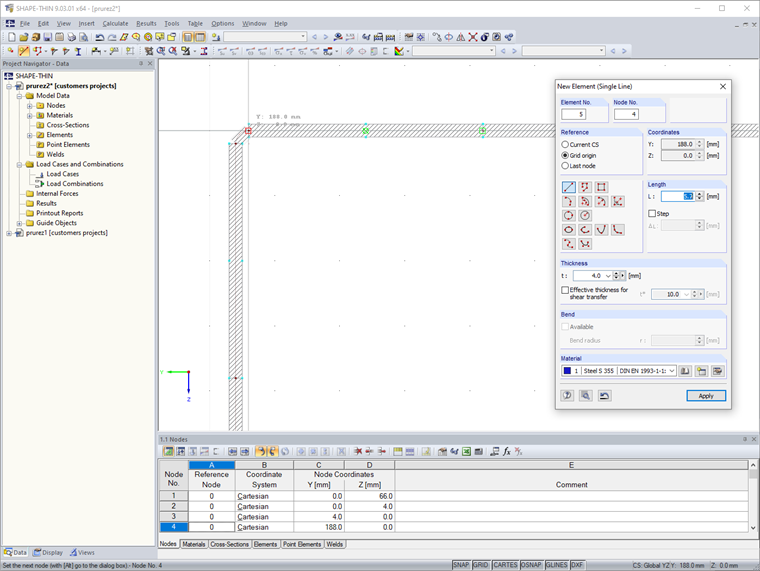

Nel programma stand-alone SHAPE-THIN, non è possibile calcolare il campo c/t per gli elementi arrotondati inseriti nella sezione trasversale. Se si sostituiscono tutte le parti ad arco in questa sezione trasversale, si calcola la sezione trasversale, la si salva e la si importa di nuovo in RFEM, il progetto sarà possibile.
Domanda

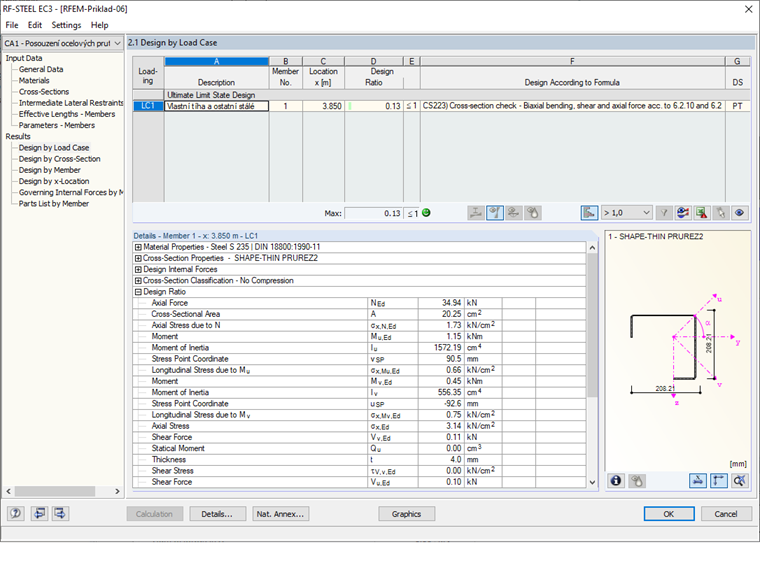

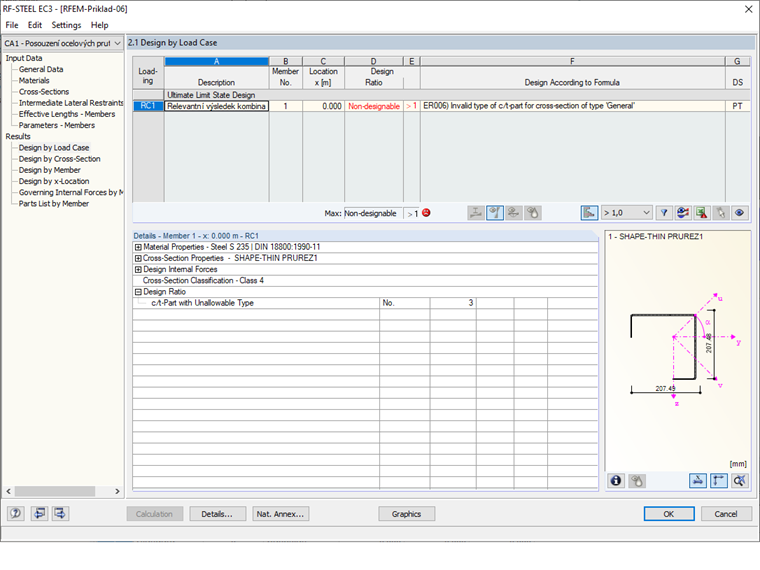

Progetto una sezione trasversale creata nel programma SHAPE ‑ THIN utilizzando il modulo aggiuntivo RF ‑ STEEL EC3, ma il programma mostra il messaggio di errore "ER006 Tipo di parte c/t non valido per la sezione trasversale di tipo Generale. " Cosa posso fare?
