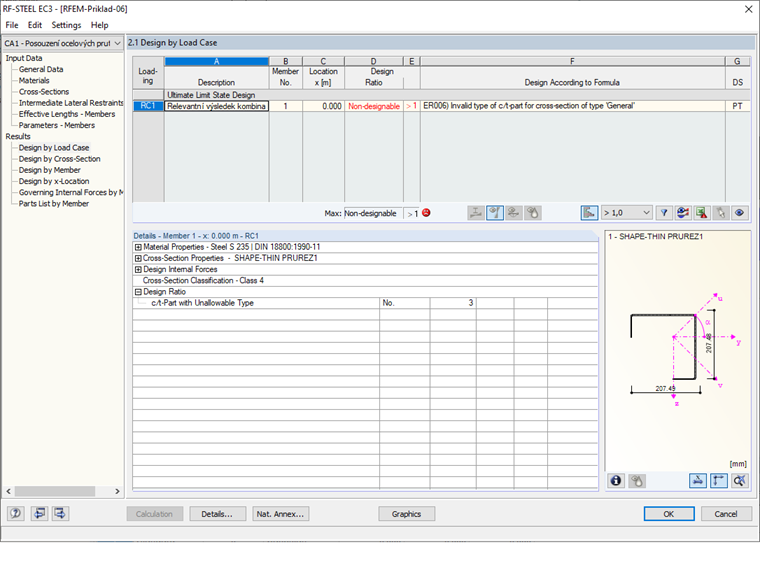

Projektuję przekrój utworzony w programie SHAPE-THIN za pomocą modułu dodatkowego RF-STEEL EC3, ale w programie pojawia się komunikat o błędzie „ER006 Nieprawidłowy typ części c/t dla przekroju ogólnego. " Co możemy zrobić?

Odpowiedź

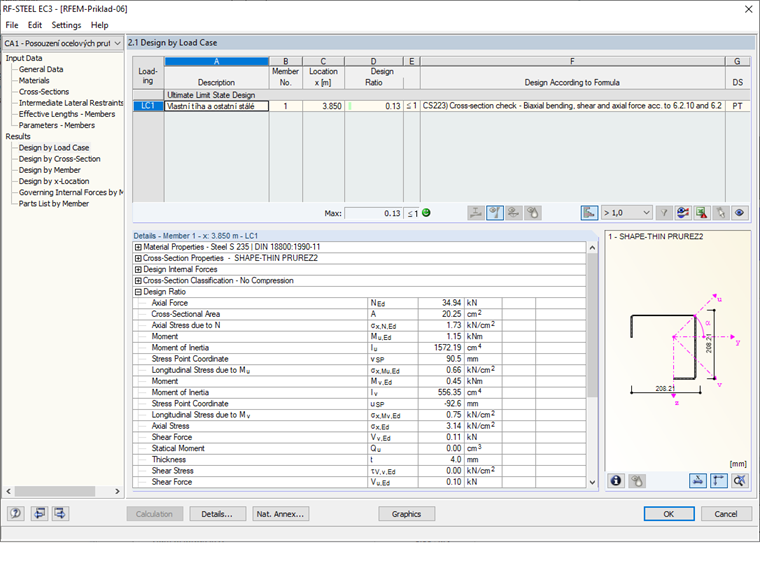

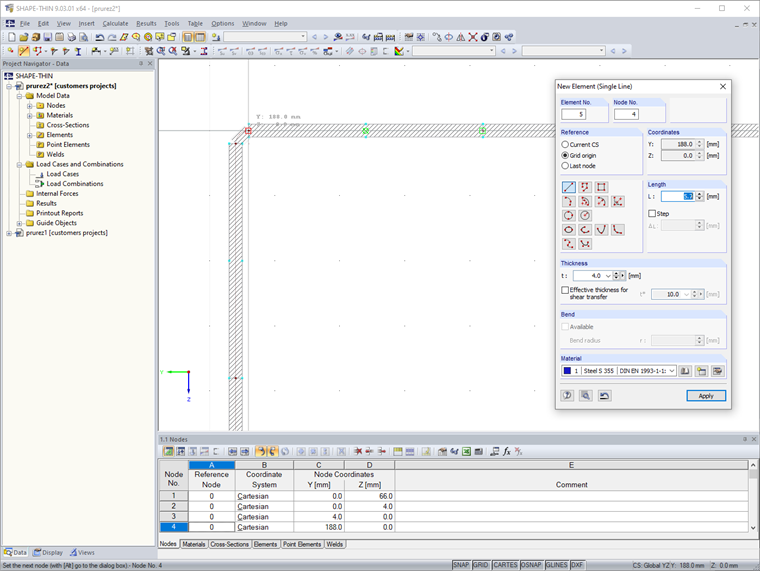

W programie samodzielnym SHAPE-THIN nie ma możliwości obliczania pola c/t dla elementów zaokrąglonych wprowadzonych w przekroju. W przypadku zastąpienia wszystkich części łuku w tym przekroju, obliczenia przekroju, zapisania go i ponownego zaimportowania do programu RFEM, obliczenia będą możliwe.

Słowa kluczowe

Wymiarowanie przekroju Przęsło C/T. Nieprawidłowy typ części c/t przekroju
