Errore nella generazione della mesh FE: problema con gli assi delle superfici

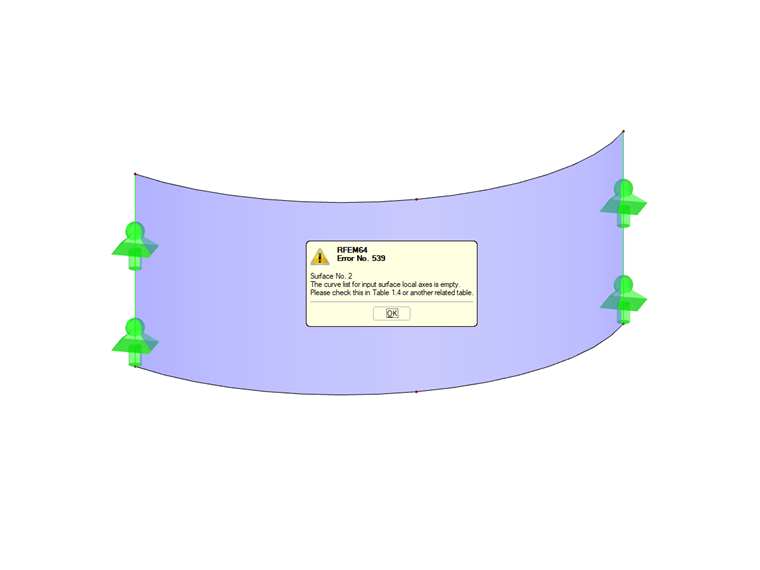

Durante il tentativo di generare la mesh EF, ricevo un messaggio di errore. Non riesco a trovare l'errore. Sembra ci sia un problema con gli assi delle superfici.


Risposta:

Potrebbe mancare un parametro di input per la superficie. Nel file modello della FAQ, l’asse della superficie fa riferimento a una linea che è stata chiaramente eliminata in precedenza. Di conseguenza, non è chiaro come debba essere creato il sistema di assi per la superficie.

Esistono due soluzioni semplici:

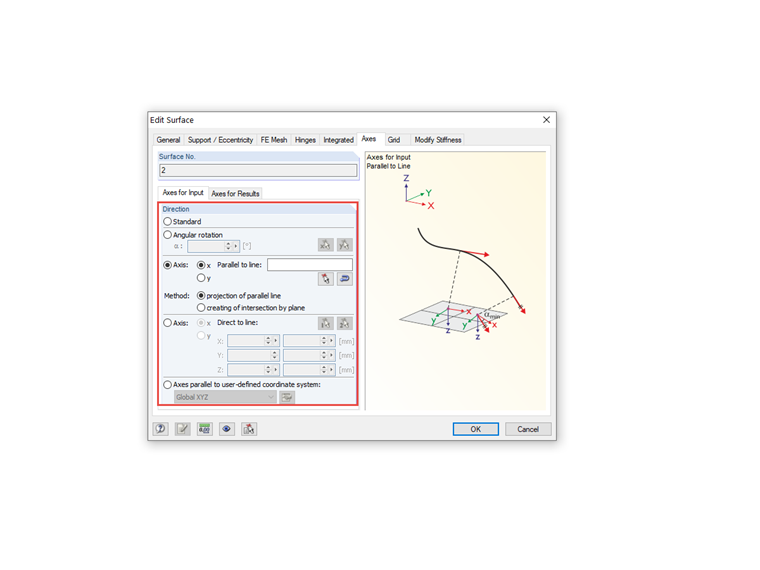

  1. Selezionare una linea a cui devono essere paralleli l'asse x o l'asse y.
  2. Tornare all'impostazione predefinita.

Autore

Il signor Baumgärtel fornisce supporto tecnico per i clienti Dlubal Software.
