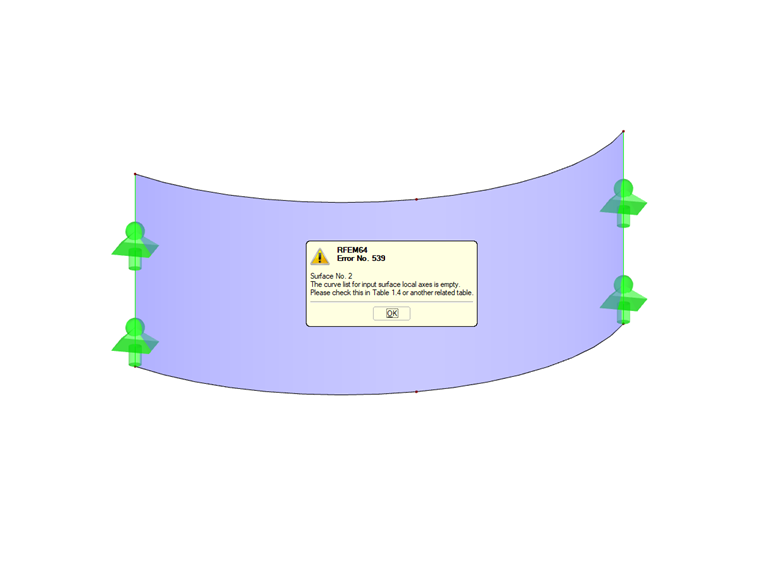

Erreur lors de la génération du maillage EF : Problème lié aux axes locaux des surfaces

Lorsque j’essaie de générer le maillage EF, j’obtiens un message d’erreur. Je ne parviens pas à trouver l’erreur. Il semble y avoir un problème avec les axes des surfaces.

Réponse:

Il est possible qu’un paramètre d’entrée pour la surface soit manquant. Dans le fichier modèle de la FAQ, l’axe de la surface fait référence à une ligne qui a visiblement été supprimée. Par conséquent, il n’est pas clair comment le système d’axes de la surface doit être créé.

Il existe deux solutions simples :

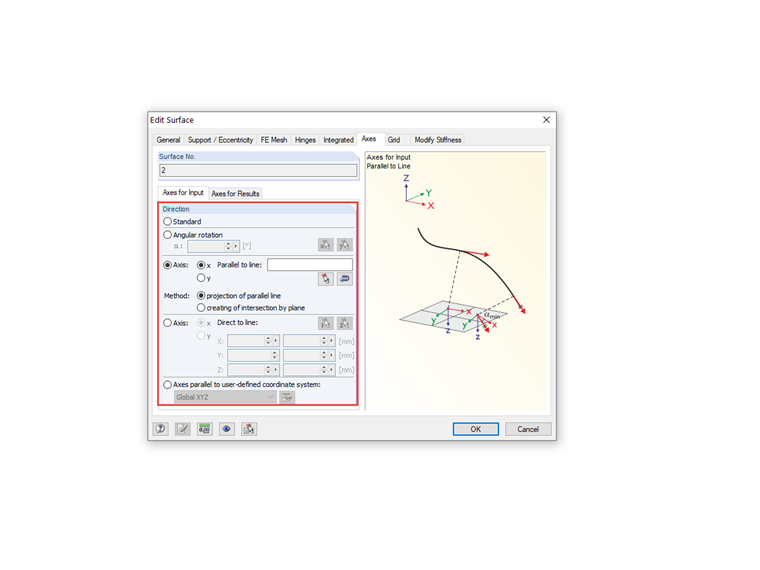

  1. Sélectionner une ligne à laquelle l’axe x ou y doit être parallèle.
    Définition des axes
    Définition des axes
  2. Revenir aux paramètres par défaut.
