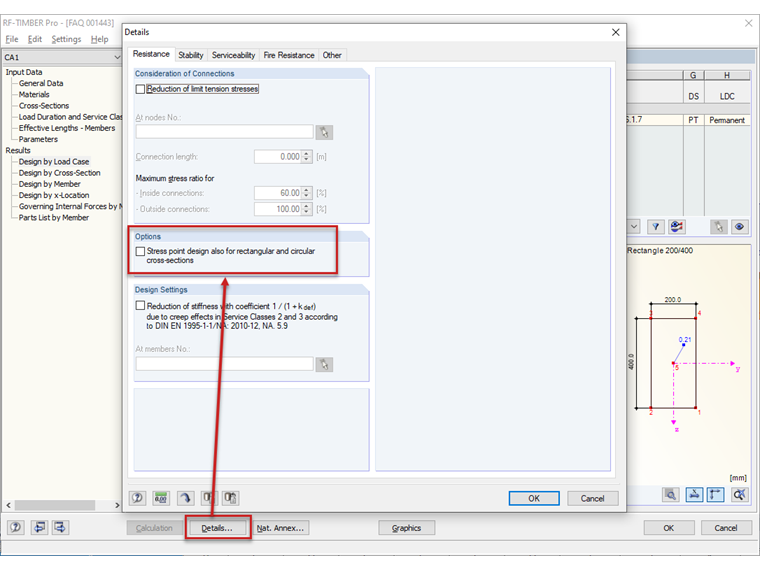

Presumibilmente, l'opzione "Verifica del punto di tensione anche per sezioni trasversali rettangolari e circolari" in Dettagli è attivata.
Poiché il progetto del punto di tensione non è consentito per le aste rastremate, questa funzione deve essere disattivata, vedi l'immagine.
Se questa opzione deve essere considerata nonostante le sezioni trasversali rastremate esistenti, le aste rastremate devono essere progettate in un caso di progetto separato.
