Risposta:

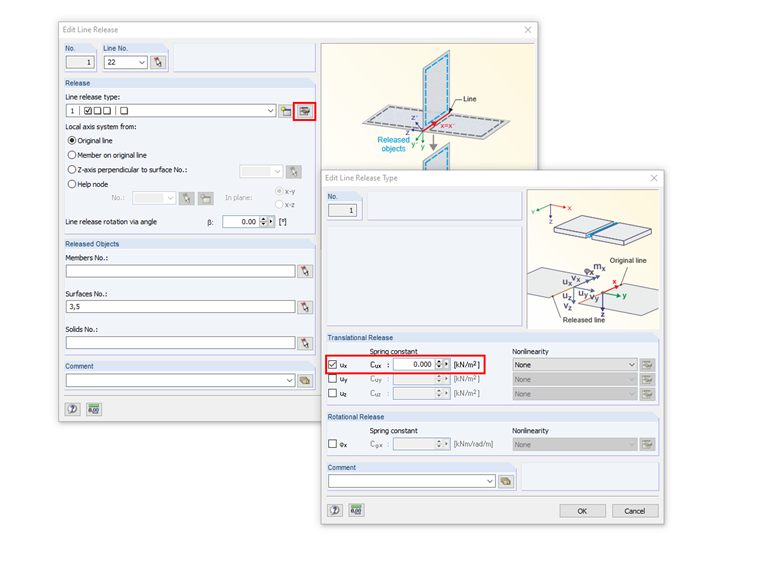

Il problema può essere risolto utilizzando uno svincolo di linea. Se si imposta la rigidezza per svincolo pari a zero nella direzione x della linea della colonna, nessun carico verticale deve essere trasferito dalla colonna alla parete.

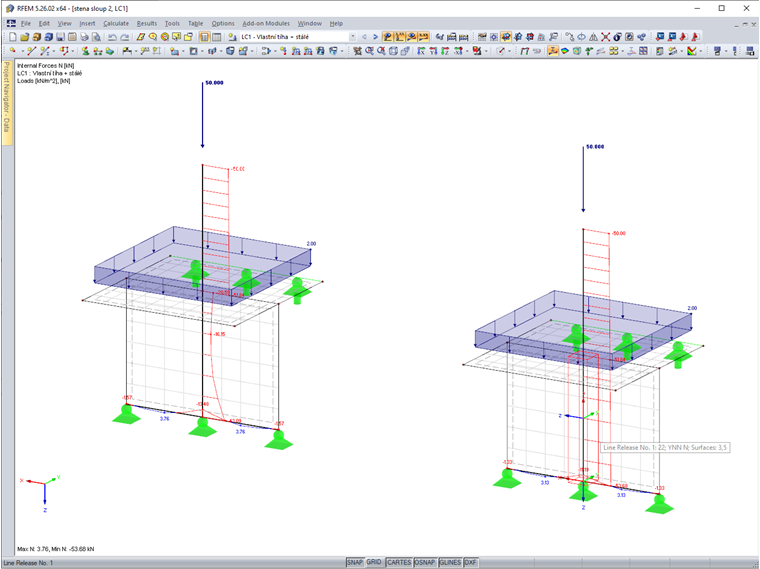

Colonna che attraversa la parete
Ho una struttura di copertura poggiante su un pilastro in acciaio che corre fino alle fondazioni. La colonna attraversa un muro perimetrale che sorregge il controsoffitto. Una parte considerevole del carico dal tetto viene trasferita alla parete. Voglio che la colonna in acciaio supporti tutti i carichi verticali dal tetto. Come posso farlo?
