Antwort:

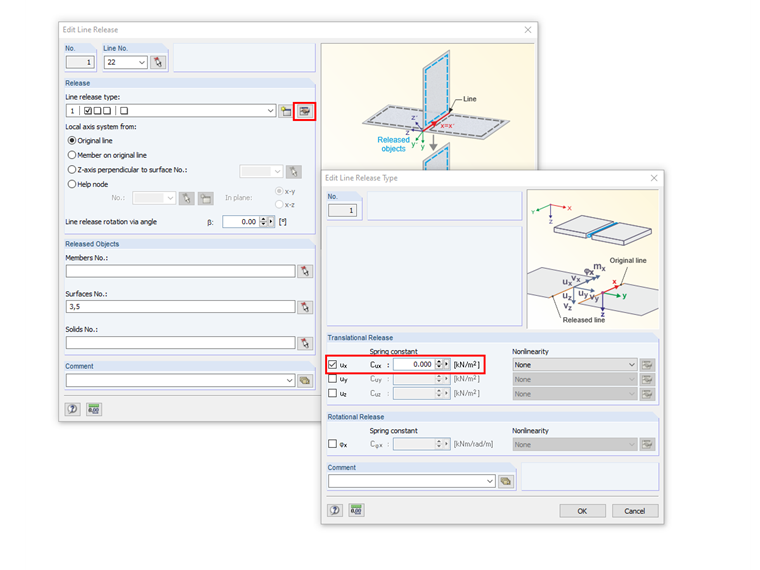

Das Problem kann mithilfe einer Linienfreigabe gelöst werden. Wenn Sie die Freigabesteifigkeit in x‑Richtung der Stützenlinie auf Null setzen, sollte keine vertikale Last von der Stütze auf die Wand übertragen werden.

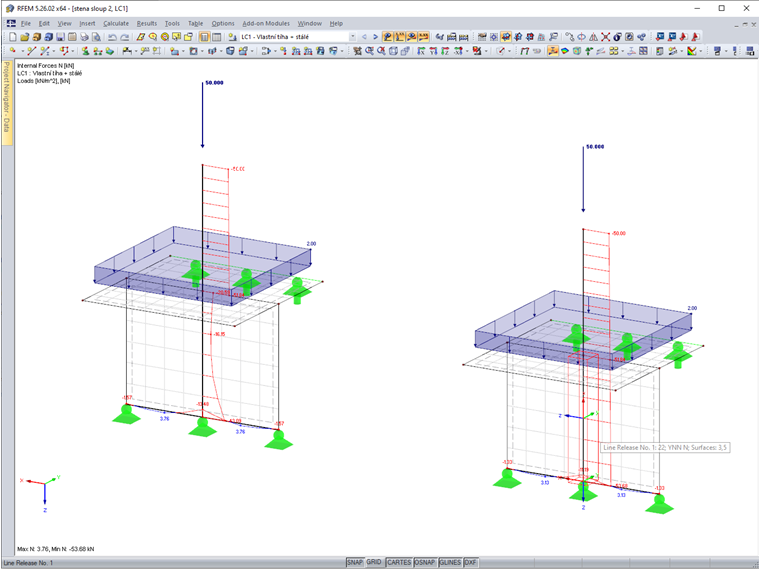

Stütze durch Wand
Ich habe eine Dachkonstruktion, die auf einer Stahlstütze ruht, die bis zu den Fundamenten verläuft. Die Stütze verläuft durch eine Umfassungswand, die die Zwischendecke trägt. Ein erheblicher Teil der Last vom Dach wird auf die Wand übertragen. Ich möchte, dass die Stahlstütze alle vertikalen Lasten vom Dach trägt. Wie mache ich das?
