Puoi mostrare l'analisi della deformazione di una superficie (limite 0,5 ‰)?

Risposta

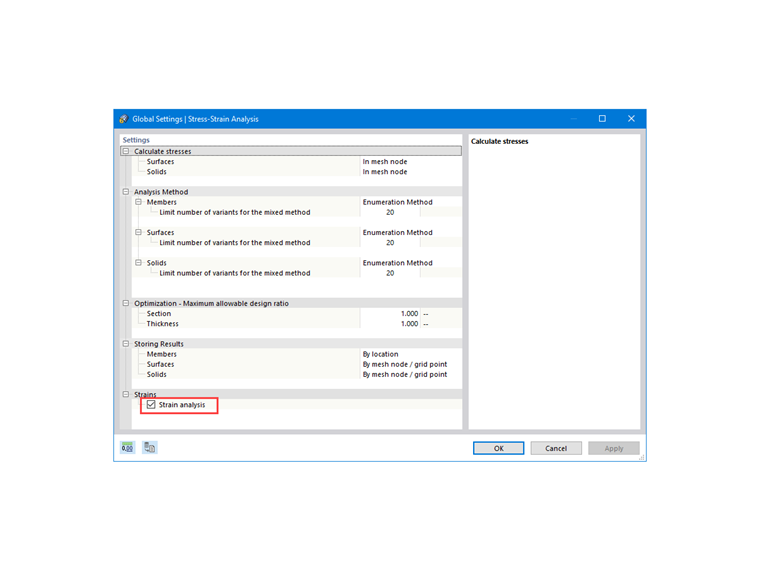

Per eseguire l'analisi degli spostamenti generalizzati di una superficie, assicurarsi che il modulo aggiuntivo Analisi tensioni-deformazioni sia attivato. Quindi, selezionare la casella di controllo Analisi deformazione accessibile facendo clic con il pulsante destro del mouse su Analisi tensione-deformazione nel Navigatore - Dati.

Utilizzando la scala di colori, sarà possibile visualizzare le zone di deformazione al di sopra del limite di 0,5 .

Parole chiave

deformazione Vincolo Acciaio Von pali Epsilon
