FAQ 005166 | Je možné zobrazit analýzu deformace plochy (mezní hodnota 0,5 ‰)?

Názorné FAQ video

01
FAQ 005166 | Posouzení deformací

Zpět na FAQ

29. prosince 2021

005166

Cosme Asseya

Obecné

RFEM 6

Analýza napětí-přetvoření pro RFEM 6

Ocelové konstrukce

Metoda konečných prvků

Analýza napětí

Je možné zobrazit analýzu deformace plochy (mezní hodnota 0,5 ‰)?

Odpověď

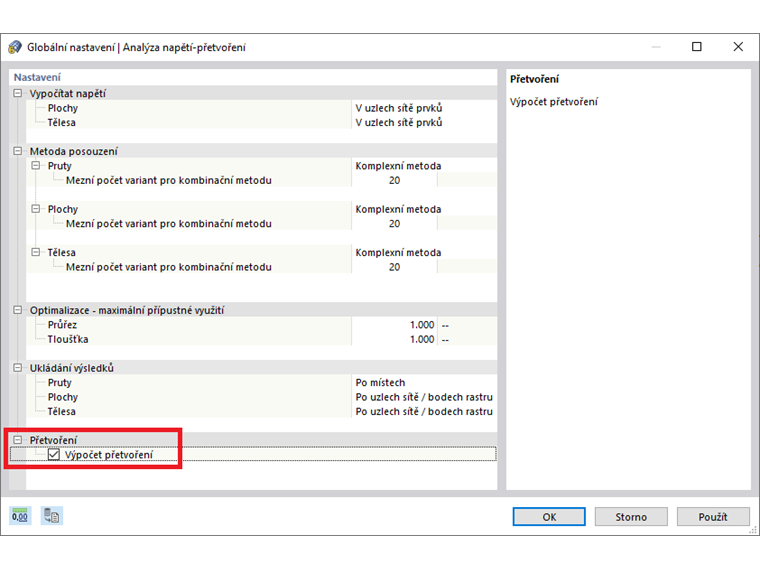

Chcete-li provést analýzu deformace plochy, je nutné aktivovat addon Analýza napětí-přetvoření. Poté je třeba zaškrtnout políčko Výpočet přetvoření v Globálním nastavení kliknutím pravým tlačítkem myši na Analýzu napětí-přetvoření v navigátoru Data.

Pomocí stupnice barev je možné zobrazit oblasti deformací nad mezní hodnotou 0,5 ‰.

Klíčová slova

Přetvoření Napětí Ocel von Mises epsilon
