Per CSA O86 e NDS, i coefficienti di modifica e correzione utilizzati nell'add-on Verifica legno in RFEM 6 possono essere modificati manualmente. I coefficienti sono elencati nelle proprietà del materiale.

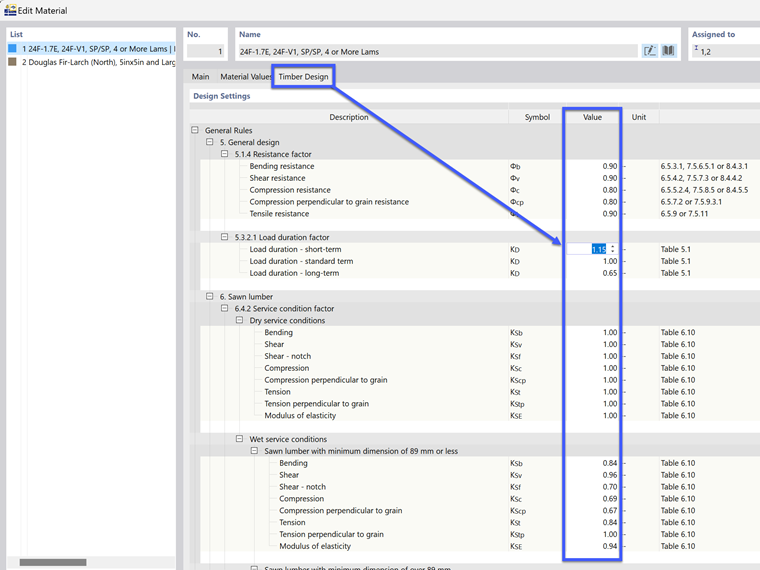

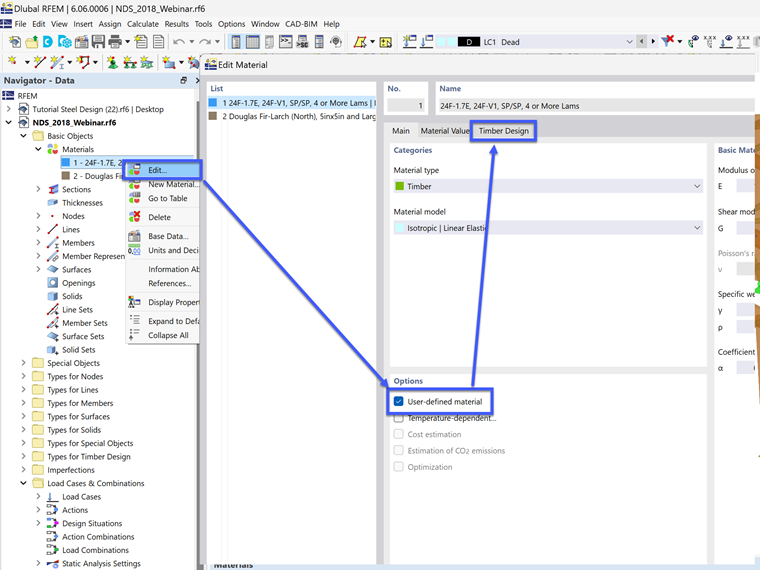

Per modificarli manualmente, aprire prima i materiali utilizzati per la verifica legno e quindi impostarli su "Definiti dall'utente". Una volta fatto, passare alla scheda Verifica legno dove i coefficienti di modifica e di correzione possono essere inseriti manualmente.
Alex è responsabile della formazione dei clienti, del supporto tecnico e dello sviluppo continuo del programma per il mercato nordamericano.
