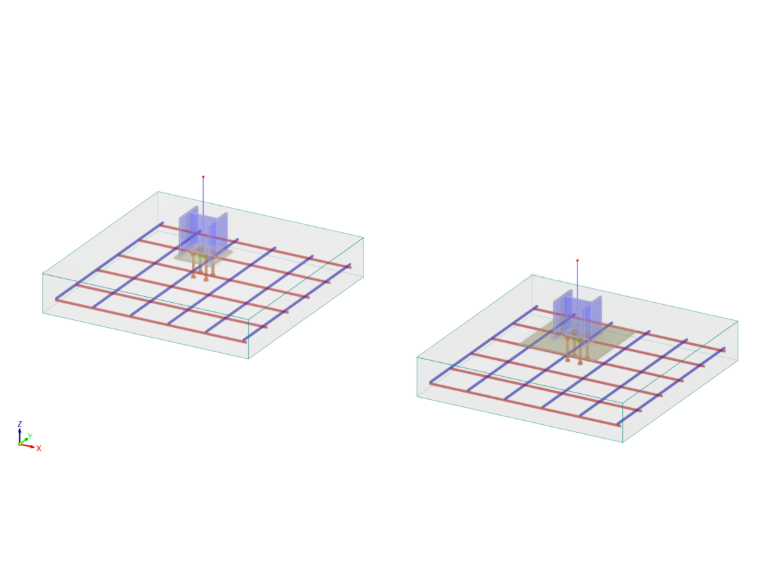

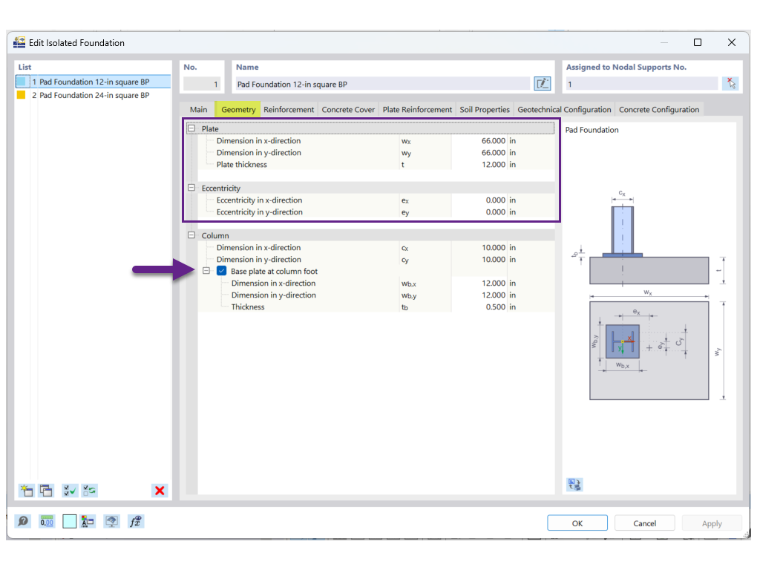

Gli add-on Giunti acciaio e Fondazioni in calcestruzzo possono essere collegati utilizzando il seguente flusso di lavoro: 1. Nell'add-on Fondazioni in calcestruzzo, definire le dimensioni del plinto e le eccentricità. Se le dimensioni della piastra di base sono già note, attivare Piastra di base al piede della colonna per inserire le dimensioni (Immagine 1).

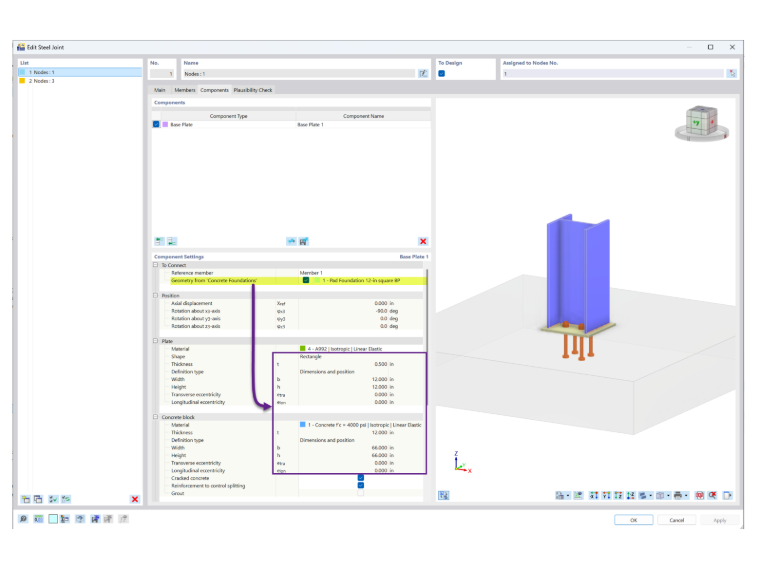

2. Nell'add-on Giunti acciaio, attivare Geometria da Fondazioni in calcestruzzo per trasferire automaticamente le dimensioni della piastra di base, le dimensioni/materiale del plinto e le eccentricità (Immagine 2).
3. Dopo aver completato il progetto della piastra di base, aggiornare le dimensioni della piastra di base nell'add-on Fondazioni in calcestruzzo per mantenere la consistenza di entrambi gli add-on. Quando Piastra di base al piede della colonna è attivato, le dimensioni nell'add-on Giunti acciaio sono sovrascritte dai valori inseriti nell'add-on Fondazioni in calcestruzzo.

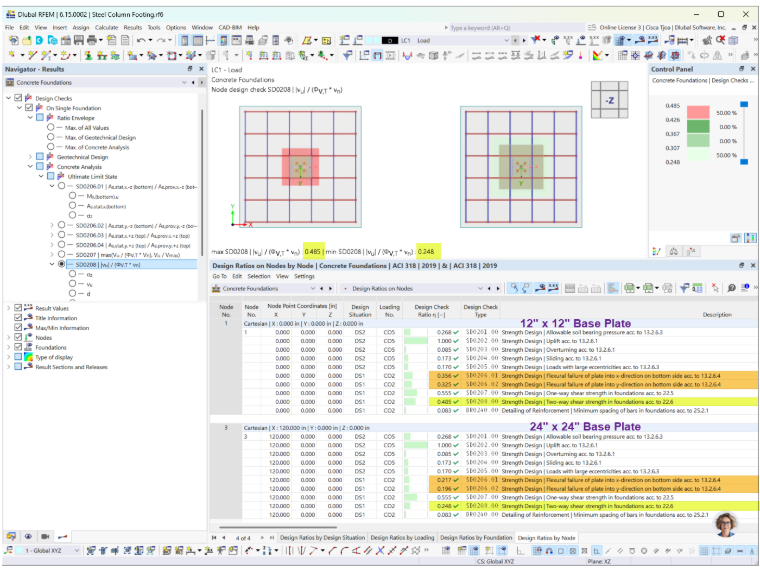

Nell'add-on Fondazioni in calcestruzzo, le dimensioni della piastra di base definiscono l'area caricata utilizzata per il progetto del plinto. Ciò influenza sia il progetto a flessione che la verifica a taglio bidirezionale (punzonamento) (Immagine 3). Per la verifica a taglio bidirezionale, il perimetro critico si trova a una distanza di d/2 dall'area caricata. Aumentando le dimensioni della piastra di base aumenta la lunghezza del perimetro critico, riducendo la tensione di punzonamento applicata. Per il progetto a flessione, una piastra di base più grande riduce la lunghezza a sbalzo del plinto, il che può diminuire l'armatura inferiore richiesta.
