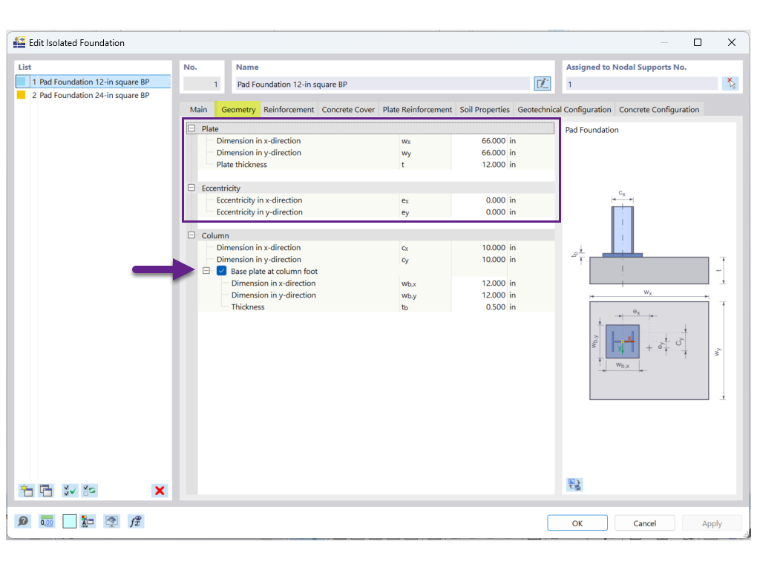

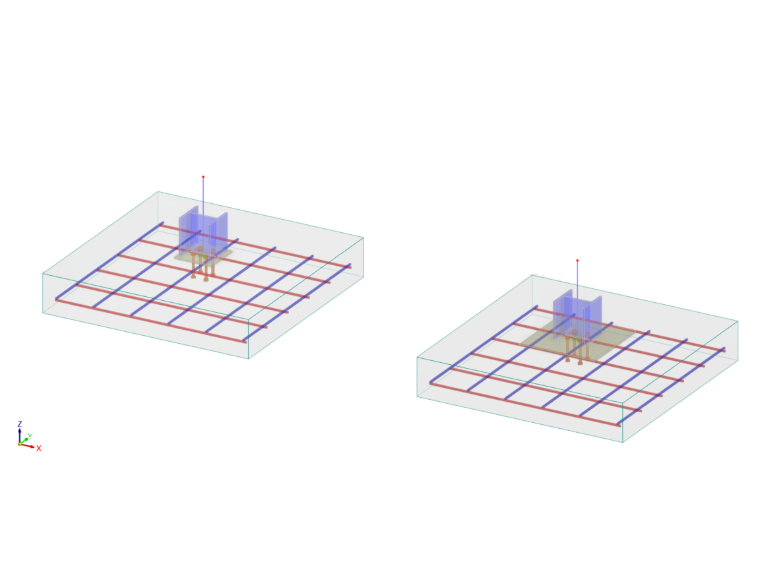

Rozszerzenia Połączenia stalowe i Fundamenty betonowe można połączyć, korzystając z następującego przepływu pracy: 1. W rozszerzeniu Fundamenty betonowe należy zdefiniować wymiary stopy fundamentowej i mimośrody. Jeśli wymiary blachy podstawy są już znane, należy włączyć opcję Blacha podstawy u podstawy słupa, aby wprowadzić wymiary (Rysunek 1).

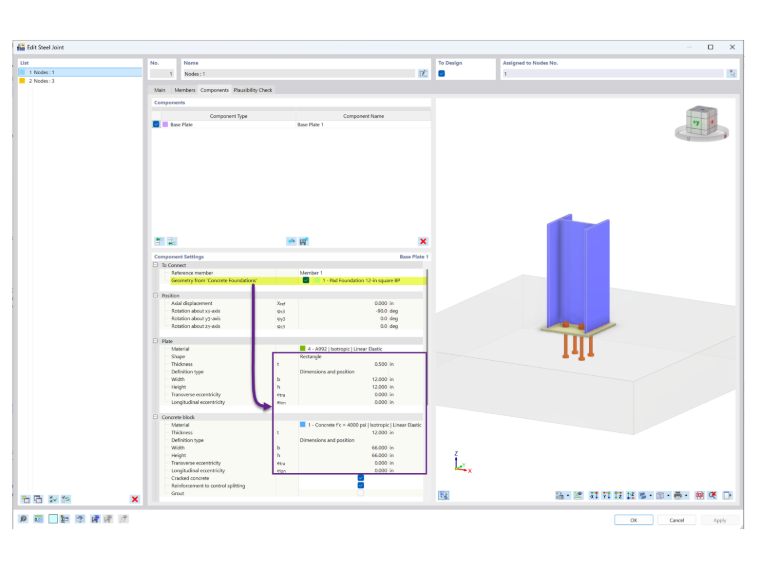

2. W rozszerzeniu Połączenia stalowe należy włączyć opcję Geometria z Fundamentów betonowych, aby automatycznie przenieść wymiary blachy podstawy, wymiary/materiał stopy fundamentowej i mimośrody (Rysunek 2).
3. Po zakończeniu projektowania blachy podstawy należy zaktualizować wymiary blachy podstawy w rozszerzeniu Fundamenty betonowe, aby zachować spójność obu rozszerzeń. Gdy opcja Blacha podstawy u podstawy słupa jest włączona, wartości wprowadzone w rozszerzeniu Fundamenty betonowe nadpisują wymiary w rozszerzeniu Połączenia stalowe.

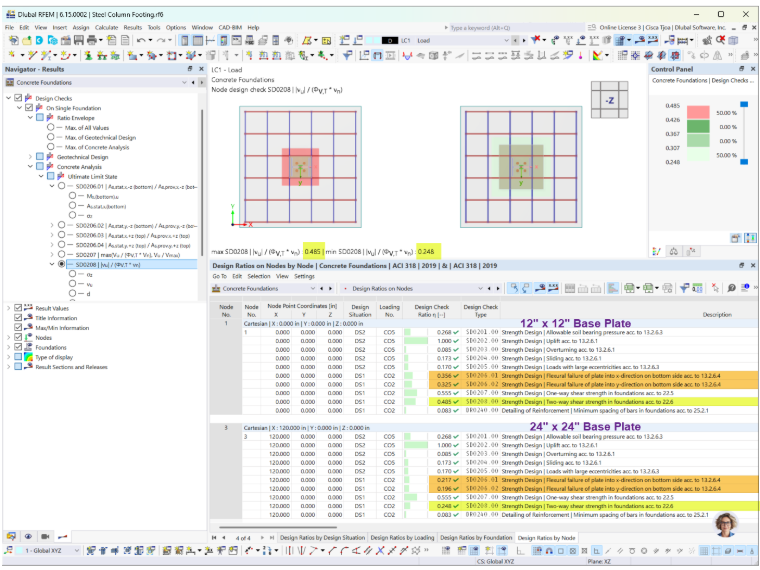

W rozszerzeniu Fundamenty betonowe wymiary blachy podstawy definiują pole obciążone wykorzystywane do projektowania stopy fundamentowej. Wpływa to zarówno na projektowanie zbrojenia na zginanie, jak i na sprawdzenie przebicia (przebicie dwukierunkowe) (Rysunek 3). W przypadku sprawdzenia przebicia, krytyczny obwód znajduje się w odległości d/2 od pola obciążonego. Zwiększenie wymiarów blachy podstawy zwiększa długość krytycznego obwodu, zmniejszając przyłożone naprężenie ścinające przy przebiciu. W przypadku projektowania zbrojenia na zginanie, większa blacha podstawy zmniejsza długość wspornika stopy fundamentowej, co może zmniejszyć wymagane zbrojenie dolne.
