Opzioni per il calcolo dei fattori di riduzione

In FE-BEUL 8 gibt es in den Detaileinstellungen zwei Optionen, die für die Berechnung der Abminderungsfaktoren des Beulens herangezogen werden können.

Die Option "Verschiedene Beulkurven" (Bild 1) verwendet für die vorhandenen Spannungen unterschiedliche Beulkurven:

für die Spannungen in x-Richtung die Gleichungen nach Kap. 4.4 (2) der EN 1993-1-5,
für die Spannungen in z-Richtung die Formel nach Anhang B.1,
für die Schubspannungen die Tabelle 5.1.

Option "Verschiedene Beulkurven"

Wird die Option "Allgemeine Beulkurve" (Bild 2) verwendet, werden die Abminderungsfaktoren generell nach der Formel im Anhang B.1 berechnet. Diese Option liegt generell auf der sicheren Seite, jedoch können durch die Verwendung der Option "Verschiedene Beulkurven" wirtschaftlichere Ergebnisse erzielt werden.

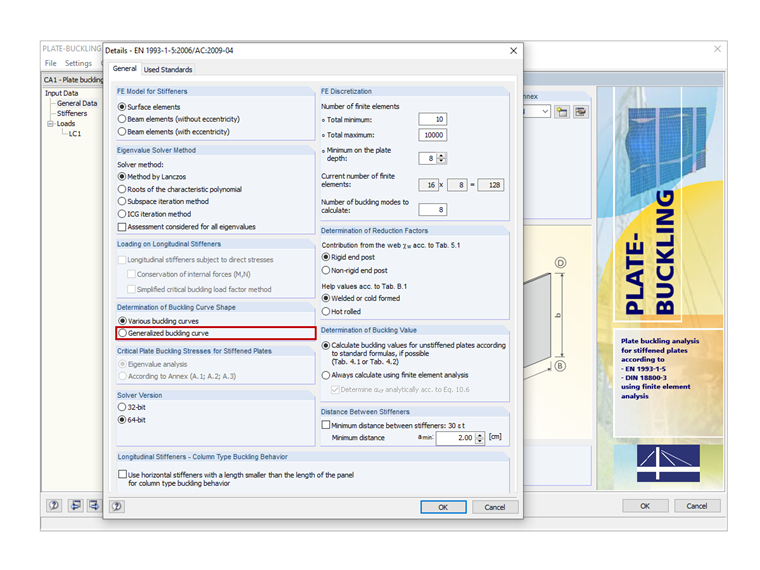

Option "Allgemeine Beulkurve"

Autore

La signora von Bloh fornisce supporto tecnico per i nostri clienti ed è responsabile dello sviluppo del programma SHAPE‑THIN e delle strutture in acciaio e alluminio.

Link

Software di calcolo per strutture in acciaio

Hai delle domande?

Eventi

2024-04-30

Corso di formazione online

RFEM 6 | Studenti | Introduzione alla verifica di strutture in legno

2024-05-02

Fasi costruttive nelle strutture a membrana con RFEM 6

Webinar

Fasi costruttive di strutture a membrana con RFEM 6

2024-05-08

Corso di formazione online

RFEM 6 | Studenti | Introduzione alla verifica del calcestruzzo armato

2024-05-08

$Modellazione di sezioni trasversali e\n Analisi delle tensioni in RSECTION 1$

Webinar

Modellazione di sezioni e analisi delle tensioni in RSECTION 1

2024-05-15

Corso di formazione online

RFEM 6 | Studenti | Introduzione alla verifica acciaio

2024-05-16

Considerazione delle fasi costruttive in RFEM 6

Webinar

Considerazione delle fasi costruttive in RFEM 6

2024-05-23

Domande frequenti e risposte del supporto tecnico di Dlubal Software

Webinar

Domande frequenti e risposte del supporto tecnico di Dlubal Software | Maggio 2024

2024-06-20

Webinar

Domande frequenti e risposte del supporto tecnico di Dlubal Software | Giugno 2024

2024-10-09 - 2024-10-12

Fiera

SAIE 2024

2024-10-16

Corso di formazione online

RFEM 6 | Studenti | Introduzione alla verifica delle aste

2024-10-23

Corso di formazione online

RSECTION 1 | Studenti | Introduzione alla resistenza dei materiali

2024-10-30

Corso di formazione online

RFEM 6 | Studenti | Introduzione alla FEA

Video

Knowledge Base

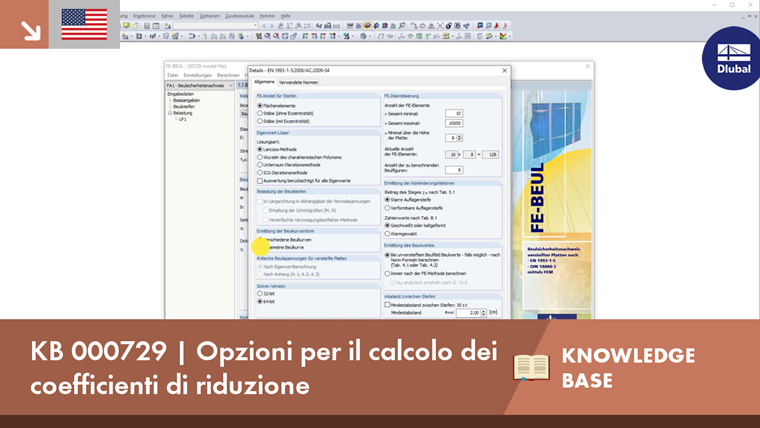

KB 000729 | Opzioni per il calcolo dei coefficienti di riduzione
