Možnosti výpočtu redukčních součinitelů

V programu PLATE-BUCKLING 8 jsou v nastavení detailů k dispozici dvě možnosti, které umožňují vypočítat redukční součinitele boulení.

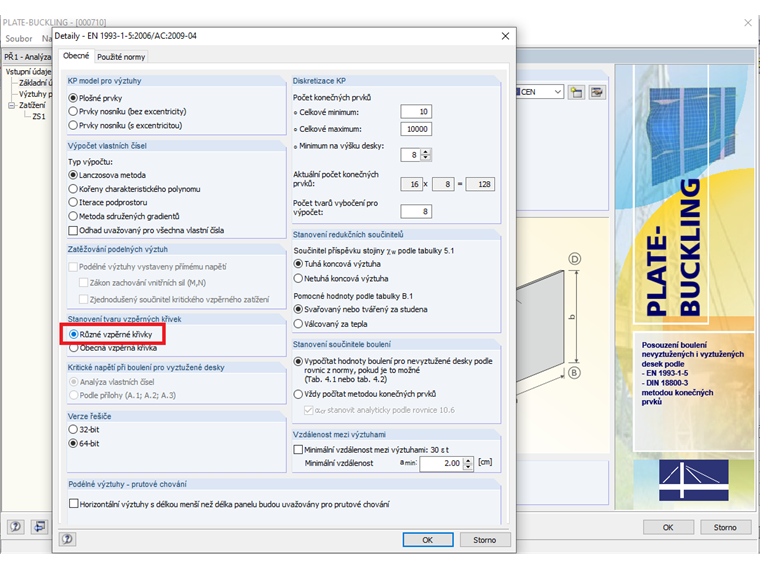

Možnost "Různé vzpěrné křivky" (Obrázek 1) používá pro existující napětí různé křivky vzpěru:

pro napětí ve směru x platí rovnice podle kap. 4.4 (2) normy EN 1993-1-5,
pro napětí ve směru z vzorce podle přílohy B.1,
pro smyková napětí Tabulka 5.1.

Možnost "Různé vzpěrné křivky"

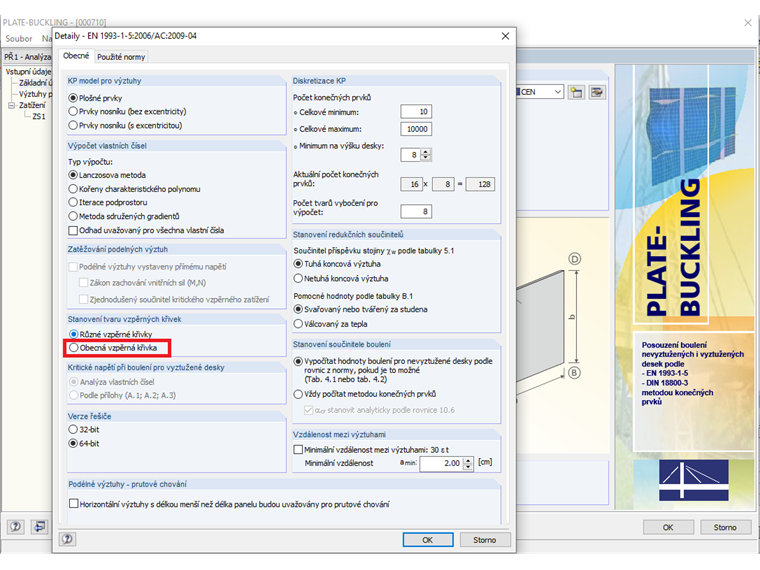

Při použití volby „Obecná vzpěrná křivka“ (Obrázek 2) se redukční součinitele zpravidla vypočítají podle vzorců v příloze B.1. Tato varianta je obecně na straně bezpečnosti, ale hospodárnějších výsledků lze dosáhnout pomocí volby "Různé vzpěrné křivky".

Možnost „Obecná vzpěrná křivka“
