Impostazioni mesh EF

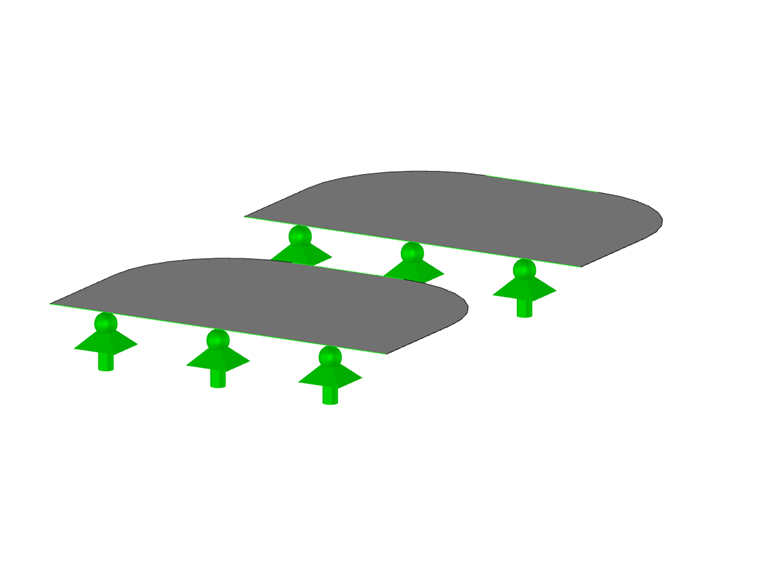

Quando si modellano e si progettano lastre di vetro in RF-GLASS, sono disponibili due diverse opzioni per le impostazioni della mesh EF.

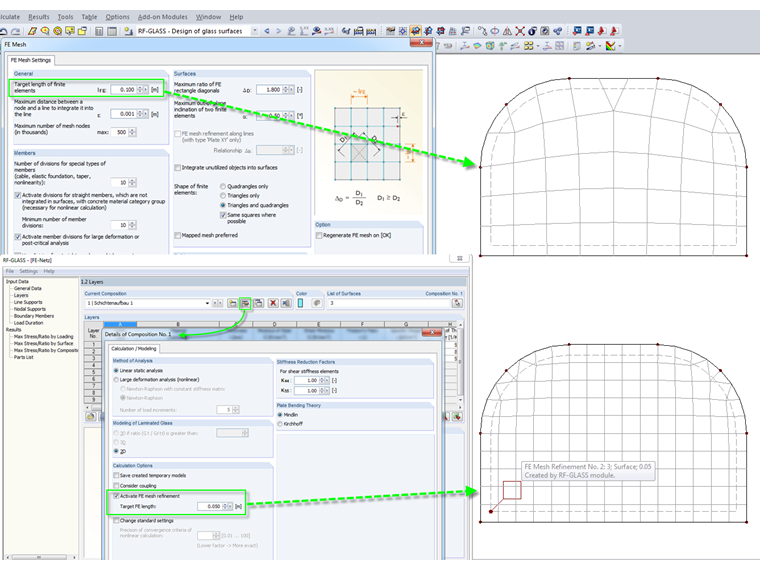

Da un lato, è possibile personalizzare le impostazioni a livello globale in RFEM utilizzando la finestra "Impostazioni mesh EF", come al solito. D'altra parte, è possibile specificare la dimensione della mesh EF nella finestra "Dettagli della composizione" nel modulo RF -GLASS.

Queste specifiche saranno considerate come un affinamento della mesh agli elementi finiti nel modello e quindi gestite con alta priorità. In genere, si consiglia di non utilizzare alcun miglioramento della mesh nodale o lineare, poiché non può essere applicato ai solidi e, pertanto, non viene preso in considerazione.


Autore

Il signor Lex è responsabile dello sviluppo di prodotti per strutture in vetro e della garanzia della qualità del programma RFEM. Fornisce anche supporto tecnico per i nostri clienti.
