FE-Netz-Einstellungen

Fachbeitrag zum Thema Statik und Anwendung von Dlubal Software

  • Knowledge Base

Fachbeitrag

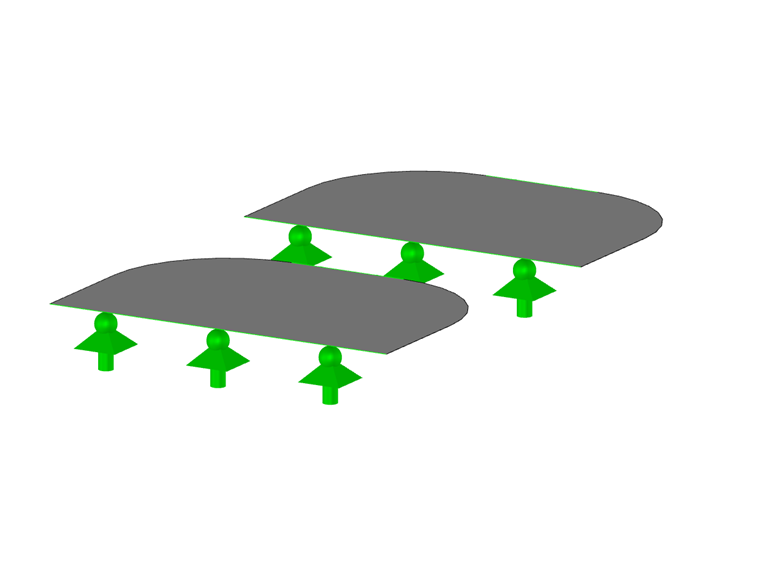

Bei der Modellierung und Bemessung von Glasscheiben mit RF-GLAS gibt es hinsichtlich der FE-Netz-Einstellung zwei unterschiedliche Möglichkeiten.

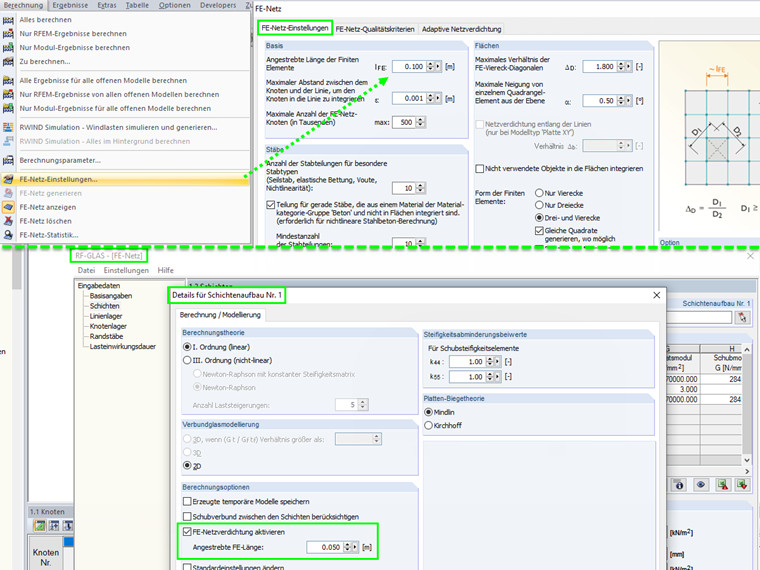

Einerseits können die Einstellungen global, wie gewohnt, in RFEM unter "FE-Netz-Einstellungen" festgelegt werden. Andererseits kann aber auch im Modul unter "Details für Schichtenaufbau..." eine FE-Netzweite angegeben werden.

Die in RF-GLAS definierten Angaben werden als FE-Netzverdichtung im Modell angewendet und daher mit vorrangiger Priorität behandelt. Es ist generell zu empfehlen, keine Knoten- oder Liniennetzverdichtung zu anzuwenden, da diese nicht auf Volumen angewendet werden können und daher unberücksichtigt bleiben.

Autor

Dipl.-Ing. (FH) Ulrich Lex

Dipl.-Ing. (FH) Ulrich Lex

Product Engineering & Customer Support

Herr Lex betreut die Entwicklung im Glasbau und sorgt für die Qualitätssicherung des Programms RFEM. Zudem ist er im Kundensupport aktiv.

Schlüsselwörter

Netzverdichtung FE-Netzeinstellung
