Nastavení sítě prvků

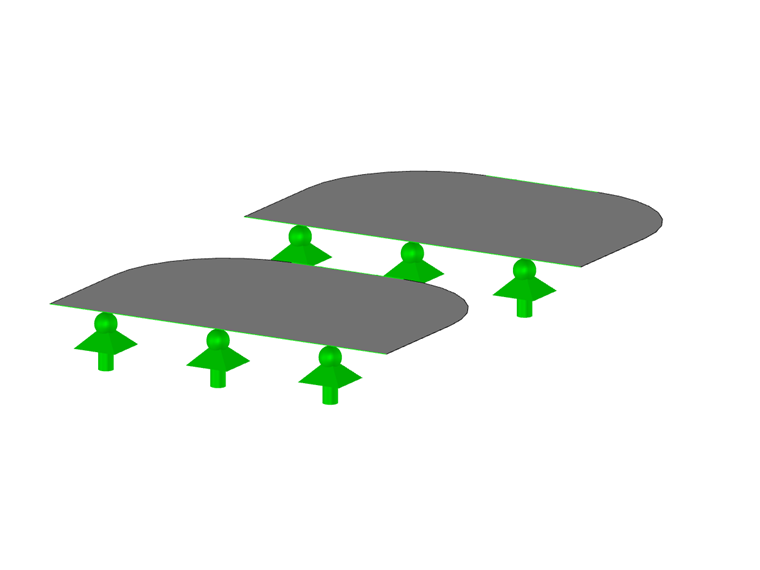

Při modelování a navrhování skleněných tabulí v přídavném modulu RF‑GLASS máte dvě možnosti pro nastavení sítě konečných prvků.

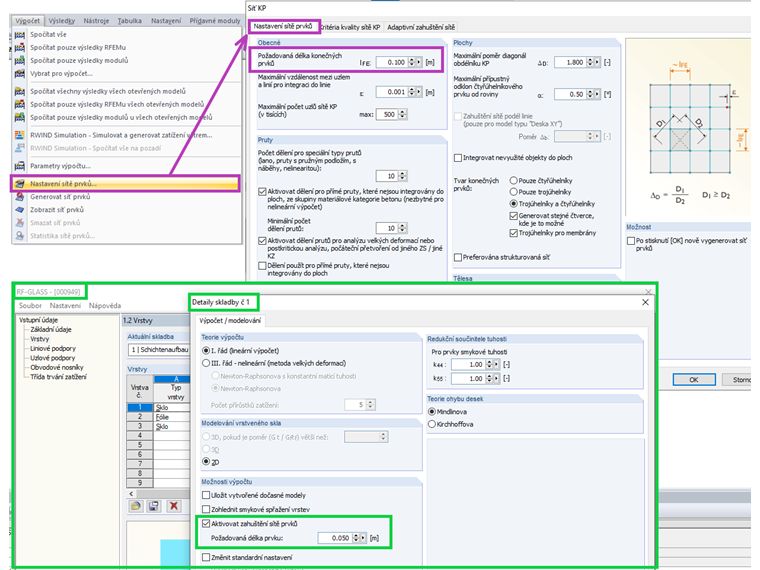

Nastavení lze provést jako obvykle globálně v programu RFEM v sekci „Nastavení sítě prvků“. Kromě toho lze také stanovit velikost sítě konečných prvků v okně „Detaily skladby“ v přídavném modulu RF‑GLASS.

Toto zadání z RF-GLASS bude použito jako zahuštění sítě prvků v modelu a bude s ním zacházeno s vysokou prioritou. Obecně se doporučuje nepoužívat žádná uzlová nebo liniová zahuštění, protože je nelze aplikovat na tělesa, a proto zůstanou nezohledněná.


Autor

Ing. Lex je zodpovědný za vývoj produktů pro skleněné konstrukce a za zajištění kvality programu RFEM. V rámci technické podpory pečuje o zákazníky.
