Possibilità in RFEM
Poiché attualmente non è possibile considerare direttamente le aperture nelle travi e le travi emergenti, è necessario trovare una soluzione con gli strumenti esistenti. Un input in RF-CONCRETE Members è impossibile, quindi è necessario utilizzare le superfici qui.
La modellazione di travi ribassate può essere eseguita con superfici senza difficoltà. Con la possibilità di valutare le forze interne dal calcolo della superficie con le travi risultanti come forze interne dell'asta, è quindi possibile eseguire la verifica dell'asta.
Modellazione
La trave in calcestruzzo o trave emergente è modellata come modello di superficie anziché, come al solito, una trave o nervatura di un'asta. Successivamente, viene modellata una trave risultante in questa superficie in cui le forze interne dal calcolo della superficie sono integrate sull'area desiderata.

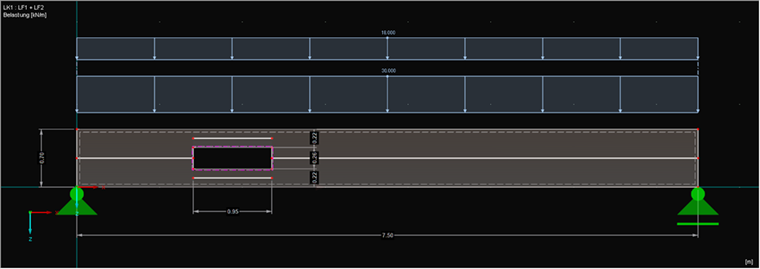

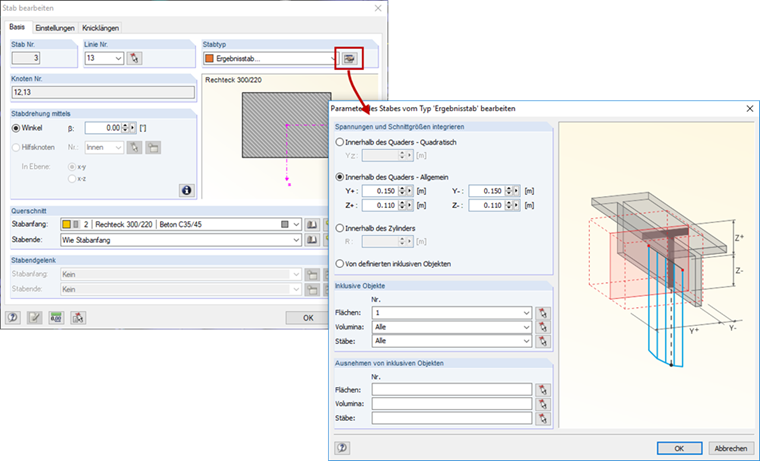

La stessa azione si svolge, come mostrato nella Figura 02, per le sezioni trasversali più piccole attorno alle aperture. La sezione trasversale rispettiva delle superfici integrate è assegnata alle travi risultanti come sezione trasversale.
Forze interne
Per la verifica della trave risultante in RF-CONCRETE Members, le forze interne nelle superfici sono convertite in forze interne dell'asta. Solo così sarà possibile valutare in modo significativo le forze interne nelle superfici.
Verifica

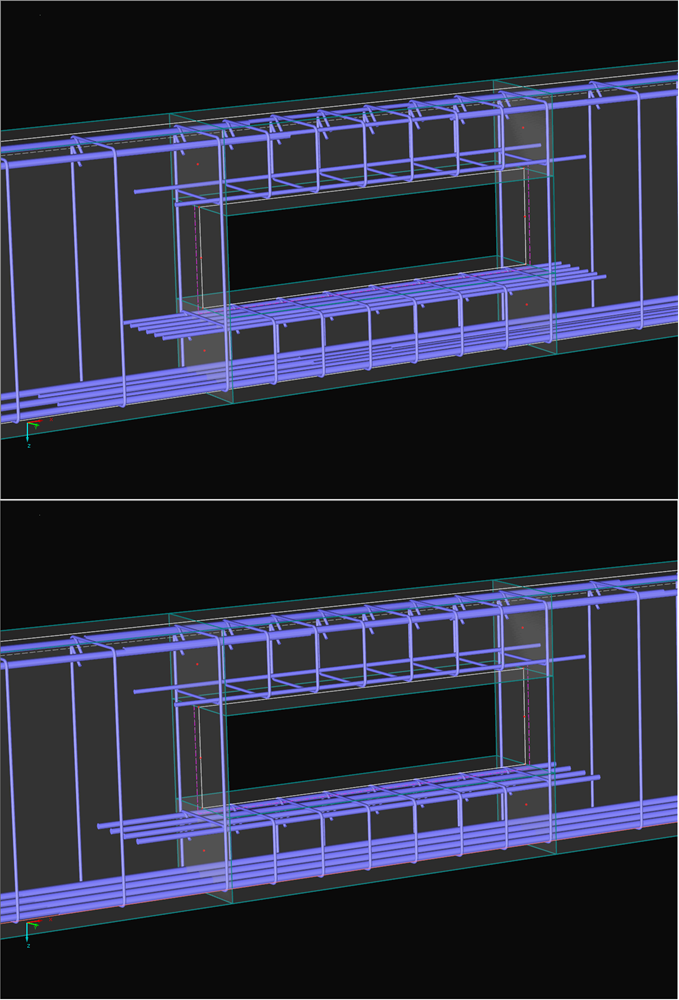

La verifica dell'asta viene eseguita come di consueto in RF-CONCRETE Members. Le aree di armatura sono definite in base alle forze interne dell'asta nella trave risultante e devono essere regolate se necessario per creare ragionevolmente le transizioni tra l'asta principale e le aperture. A causa del calcolo delle corde nelle aperture come asta di compressione e tensione, il diametro delle barre o il contenuto dell'armatura spesso differiscono.
Ulteriori considerazioni in caso di grandi aperture
Oltre all'armatura determinata in RFEM, devono essere considerati ulteriori dettagli per l'armatura delle aperture. La lunghezza dell'ancoraggio dell'armatura sopra e sotto l'apertura deve essere selezionata in modo da ancorare sufficientemente il puntone in calcestruzzo ad un'inclinazione di puntone in calcestruzzo di 45 °. Inoltre, è necessario fornire un'armatura sospesa ad entrambe le estremità dell'apertura per trasferire le forze di trazione trasversali risultanti. Questo calcolo può essere eseguito, ad esempio, secondo il libretto 566 o 599 del DAfStb (Comitato tedesco per il calcestruzzo strutturale). Entrambi i metodi sono presentati in [3].
