Determinazione dei coefficienti
Per determinare il carico, si devono utilizzare i coefficienti di forza cf e tutti i coefficienti di pressione cp,net secondo le tabelle da 7.6 a 7.8. Se c'è un ostacolo sotto o immediatamente vicino alla tettoia (ad esempio, merce immagazzinata), il grado di ostruzione deve essere determinato e interpolato nelle tabelle tra ϕ = 0 (non ostruito) e ϕ = 1 (completamente ostruito).

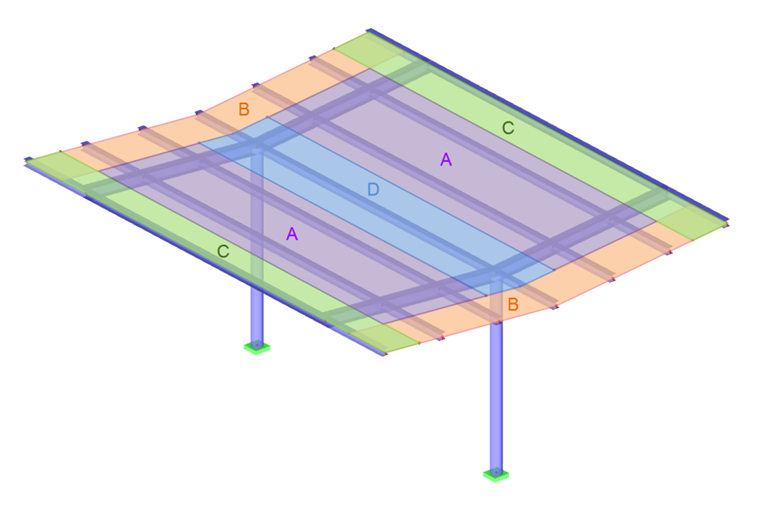

Per determinare l'intero coefficiente di pressione risultante, viene eseguita una classificazione delle superfici simile a quella degli edifici chiusi. Questo si applica solo alla progettazione della copertura del tetto e dei suoi elementi di ancoraggio.
Posizione e forma della forza del vento risultante

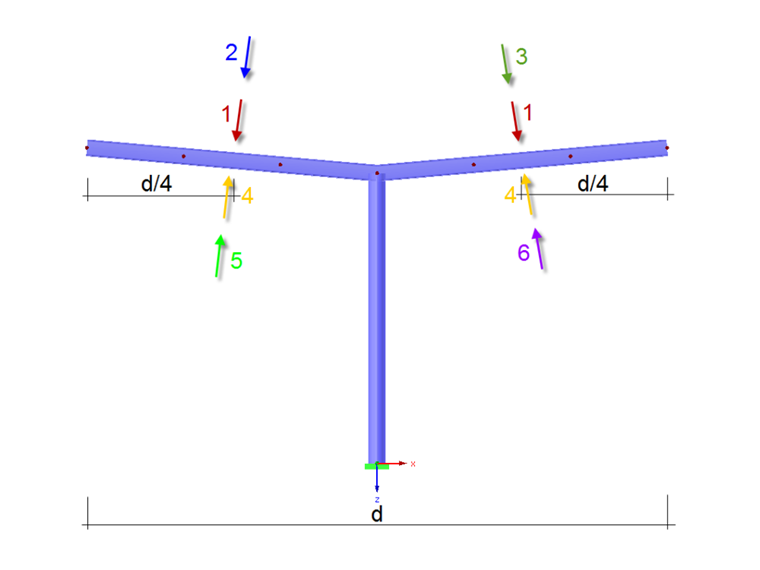

Per progettare la struttura di supporto, è necessario applicare la forza del vento risultante alla distanza di d/4 del lato sopravvento. d è la dimensione della superficie del tetto sottovento. Il grafico 7.17 mostra sei possibili disposizioni di carico a seconda del segno del coefficiente di forza.
Poiché il carico del vento agisce sulla tettoia come un carico superficiale e non come un carico concentrato, e la posizione del suo baricentro è pari a 1/4 della lunghezza della copertura, è necessario trovare una situazione di carico appropriata che tenga conto di questo. Una tale disposizione eccentrica del carico porta a problemi di instabilità non trascurabili dei supporti centrali. Una possibile disposizione del carico sarebbe un carico superficiale a forma di parabola, perché il suo centro di gravità è situato a 1/4 della lunghezza.

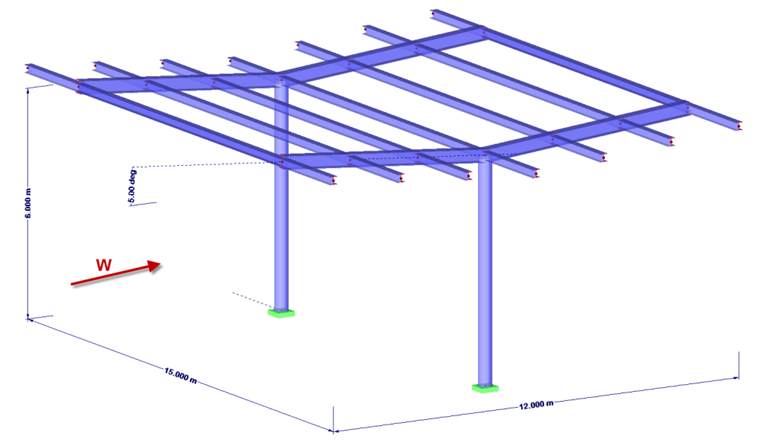

Esempio: Tettoia bifalda
Lunghezza = 15 m
Larghezza = 12 m
Altezza = 6 m
Inclinazione del tetto = -5 °
Carico del vento = 0,5 kN/m²
Nessuna ostruzione → ϕ = 0
cf = +0,3 massimo tutti ϕ
cf = -0,5 minimo ϕ = 0
Forza del vento risultante
In RFEM e RSTAB è possibile utilizzare i generatori di carichi per edifici chiusi a pianta rettangolare. Possono essere utilizzati se il carico si applica solo alle pareti, alla copertura o all'intero edificio.
Le strutture di supporto delle tettoie invece non possono essere calcolate automaticamente. Tuttavia, dopo aver determinato i coefficienti, è possibile utilizzare il generatore di carichi con distribuzione variabile.
Le forze di attrito secondo la sezione 7.5 non sono considerate in questo esempio.
Ordinate di carico maggiori del carico parabolico
Sarano prese in esame solo le posizioni di carico 2 e 5. Le posizioni di carico 3 e 6 non sono necessarie a causa della simmetria.

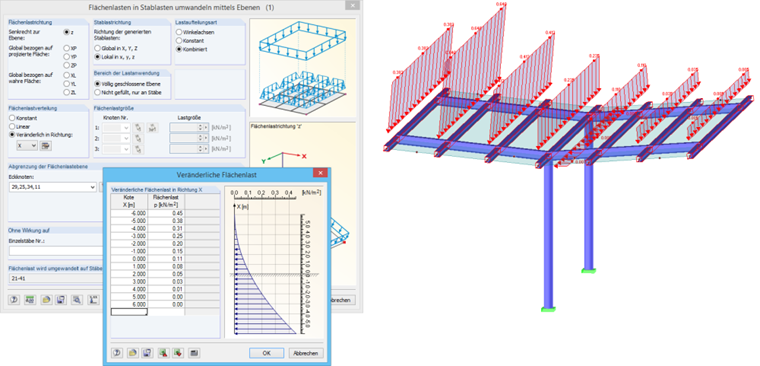

Con queste ordinate di carico e l'equazione di secondo grado, utilizzando se necessario un foglio Excel, i valori del carico variabile per posizione x possono essere determinati ed esportati in RFEM o RSTAB.
