Una fondazione complessa per una casa unifamiliare con tetto in legno massiccio incollato incrociato

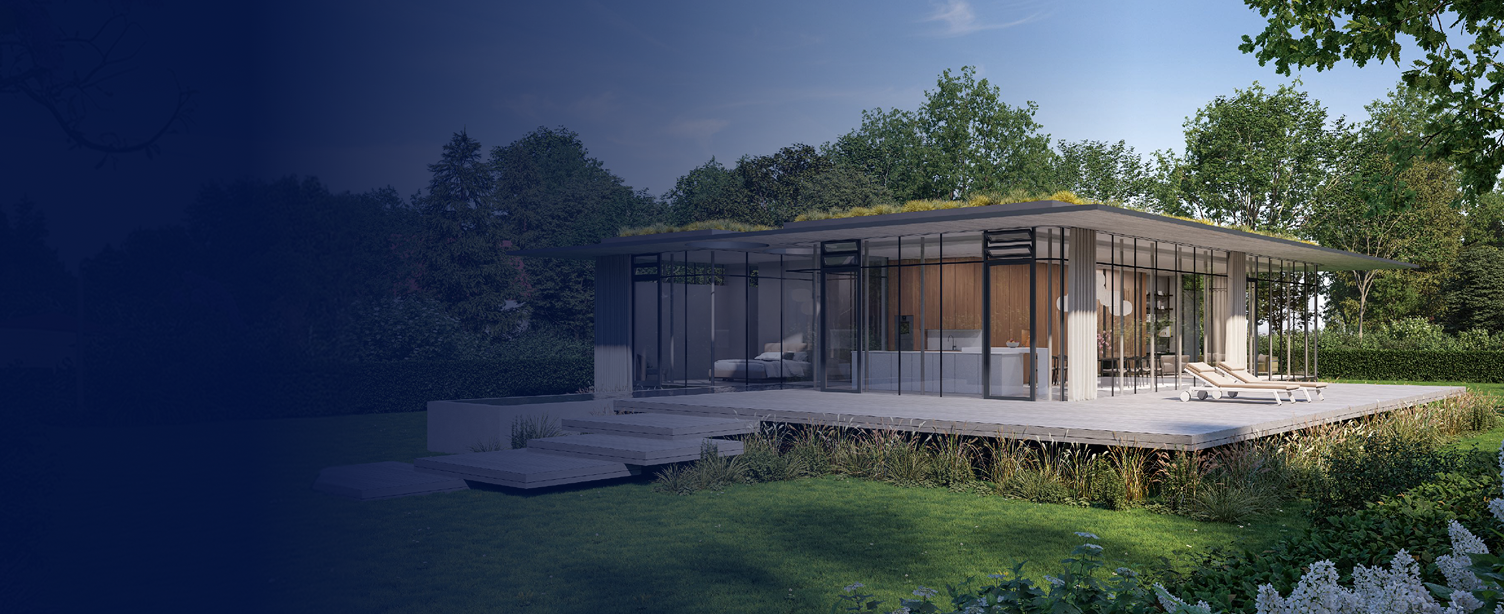

Per una casa unifamiliare a un piano a Brandis presso Lipsia, lo studio di architettura STUDIO RALF HUG GmbH ha progettato un tetto in legno massiccio incollato incrociato con un'estesa copertura a verde e un sistema fotovoltaico, nonché una facciata in vetro su colonne di acciaio nella zona anteriore e occidentale, completata da sporgenze del tetto a sbalzo di circa 1,7 m. Il progetto era rimasto bloccato per due o tre anni presso un altro progettista di strutture, prima che S. A. Mohseni (Aseman Engineering) assumesse l'elaborazione statica all'inizio del 2026.
La parte tecnicamente più impegnativa era la fondazione: l'edificio poggia su una platea di fondazione galleggiante spessa 25 cm con fondazioni continue perimetrali, elasticamente appoggiata su un letto di terreno compattato. Gli elementi della parete di controvento sono disposti in modo decentralizzato e asimmetrico: le pareti massive in muratura si trovano esclusivamente nella parte posteriore dell'edificio, mentre la facciata anteriore completamente vetrata è sorretta unicamente da colonne di acciaio con appoggi cerniera. Inoltre, le fondazioni continue sono sfalsate rispetto ai carichi delle pareti sovrastanti, in modo che i momenti risultanti non possano più essere determinati con approcci semplificati.
Un modello EF per fondazione elastica e controvento asimmetrico
Mohseni ha modellato la platea di fondazione in RFEM 6 come modello EF completo a superficie e ha importato direttamente la pianta del terreno dello studio di architettura come layer guida DXF. Ha assegnato valori di appoggio differenziati – circa 2 MN/m³ sotto il letto di terreno rispetto a un appoggio più rigido sotto le fondazioni continue – e ha modellato le colonne di acciaio anteriori come soli appoggi verticali. Sulla base delle forze interne determinate, la platea è stata direttamente armata con l'add-on Verifica calcestruzzo, senza passaggi manuali tra il programma agli elementi finiti e lo strumento di verifica.
Vantaggi dell'utilizzo di Dlubal Software
- Calcolo FE affidabile di fondazioni complesse – Fondazione elastica, fondazioni continue sfalsate e trasferimento del carico asimmetrico possono essere analizzati correttamente solo con un vero modello agli elementi finiti.
- Appoggio differenziato per una modellazione realistica – Valori di appoggio diversi per il letto di terreno e le fondazioni continue rappresentano le reali condizioni del sottosuolo.
- Workflow continuo fino all'armatura – L'add-on Verifica calcestruzzo importa le forze interne e le deformazioni direttamente dal modello EF.
- Add-On completamente integrati – Tutti gli add-on sono direttamente integrati in RFEM 6, un grande vantaggio rispetto a RFEM 5.
