Per considerare la rigidezza fittizia da un pannello di taglio dell'asta, è possibile assegnarla a un vincolo esterno dell'asta . Questo capitolo descrive le opzioni di input per un pannello di taglio dell'asta.
Tipo di definizione
Nell'elenco sono disponibili vari tipi di pannelli di taglio:
- trapezoidale Lamiera trapezoidale
- di controvento
- trapezoidale_Controvento Lamiera trapezoidale e controvento
- Definizione di S-prov

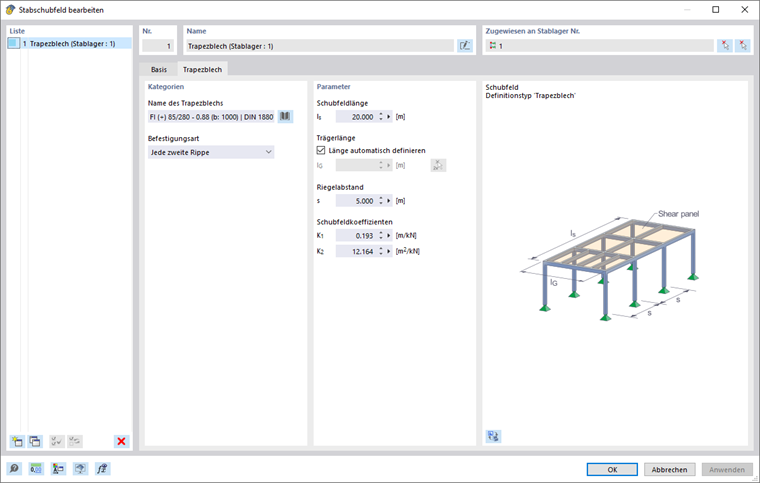

Lamiera trapezoidale
Le seguenti informazioni sono necessarie per determinare la rigidezza del pannello a taglio della lamiera trapezoidale:
- Nome della lamiera trapezoidale
- Disposizione di fissaggio
- Lunghezza del pannello di taglio
- Lunghezza della trave
- Spaziatura delle travi
È possibile selezionare la lamiera trapezoidale dalla libreria utilizzando
pulsante (vedi l'immagine Libreria delle sezioni trasversali - Lamiera trapezoidale). Dopo aver selezionato la lamiera trapezoidale, i coefficienti del pannello di taglio K1 e K2 vengono trasferiti automaticamente secondo l'approvazione. Tuttavia, questi possono anche essere modificati, se necessario.
La disposizione di fissaggio per la sezione trapezoidale influenza la rigidezza a taglio che la lamiera fornisce alla trave. Se la lamiera trapezoidale è fissata solo in ogni seconda nervatura, la rigidezza a taglio da applicare è ridotta del coefficiente 5.
È possibile inserire manualmente la lunghezza del pannello di taglio e la spaziatura delle travi. In alternativa, è anche possibile definirlo graficamente selezionando la funzione "Misura" utilizzando il
per modificare. Infine, è possibile selezionare due punti di snap nella finestra di lavoro per adottare la distanza tra loro.
La lunghezza della trave viene adottata automaticamente dall'asta o dal set di aste. Disattivare la casella di controllo "Definisci lunghezza automaticamente" se si desidera specificare manualmente la lunghezza della trave.

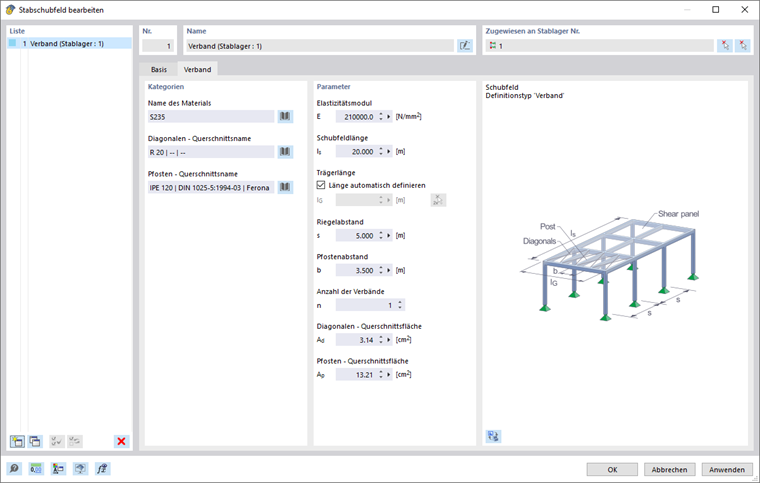

controvento
Le seguenti informazioni sono necessarie per determinare la rigidezza del pannello a taglio di un controvento:
- Nome del materiale
- Diagonali - nome della sezione trasversale
- Pali - nome della sezione trasversale
- Lunghezza del pannello di taglio
- Lunghezza della trave
- Spaziatura delle travi
- Distanza montante
- Numero del controvento
È possibile selezionare il materiale dalla libreria facendo clic su
(vedi l'immagine Libreria dei materiali). Il modulo di elasticità è preso automaticamente dal materiale selezionato. Tuttavia, è anche possibile definirlo manualmente.
Il modo più semplice per definire le aree delle sezioni trasversali delle diagonali e dei montanti è selezionare le rispettive sezioni trasversali dalla libreria utilizzando il
per modificare. L'area della sezione trasversale viene adottata automaticamente. È anche possibile inserire questo valore direttamente.
È possibile inserire manualmente la lunghezza del pannello di taglio e la spaziatura di travi e montanti. In alternativa, è anche possibile definirlo graficamente selezionando la funzione "Misura" utilizzando il
per modificare. Infine, è possibile selezionare due punti di snap nella finestra di lavoro per adottare la distanza tra loro.
La lunghezza della trave viene adottata automaticamente dall'asta o dal set di aste. Disattivare la casella di controllo "Definisci lunghezza automaticamente" se si desidera specificare manualmente la lunghezza della trave.
Inoltre, è necessario inserire il numero di controventi che stabilizzano il livello della copertura.

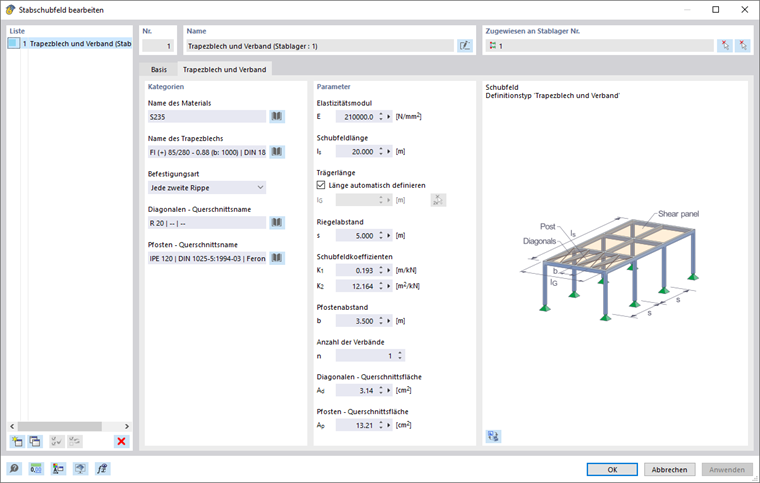

Lamiera trapezoidale e controvento
Utilizzare il tipo di pannello di taglio "Lamiera trapezoidale e controvento" per considerare sia la lamiera trapezoidale che i controventi come pannelli di taglio.
Le seguenti informazioni sono necessarie per determinare la rigidezza del pannello a taglio:
- Nome del materiale
- Nome della lamiera trapezoidale
- Disposizione di fissaggio
- Diagonali - nome della sezione trasversale
- Pali - nome della sezione trasversale
- Lunghezza del pannello di taglio
- Lunghezza della trave
- Spaziatura delle travi
- Distanza montante
- Numero del controvento
Una descrizione dei parametri può essere trovata nelle sezioni trapezoidale lamiere trapezoidali e di controventi.

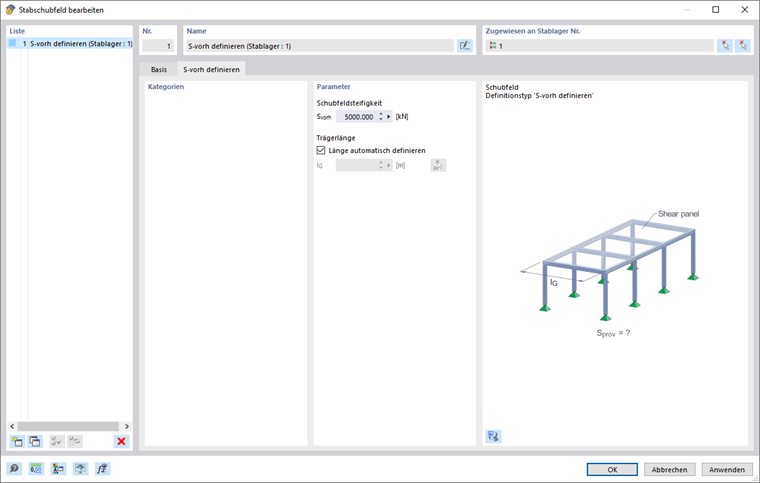

Definisci S-prov
È anche possibile specificare manualmente la rigidezza del pannello di taglio. Per questo sono necessarie le seguenti informazioni:
- Rigidezza del pannello di taglio
- Lunghezza della trave
La lunghezza della trave viene adottata automaticamente dall'asta o dal set di aste. Disattivare la casella di controllo "Definisci lunghezza automaticamente" se si desidera specificare manualmente la lunghezza della trave.
