Para considerar la rigidez teórica de un panel de cortante en barra, puede asignarla a un apoyo en barra. Este capítulo describe las opciones de entrada para un panel de cortante en barra.

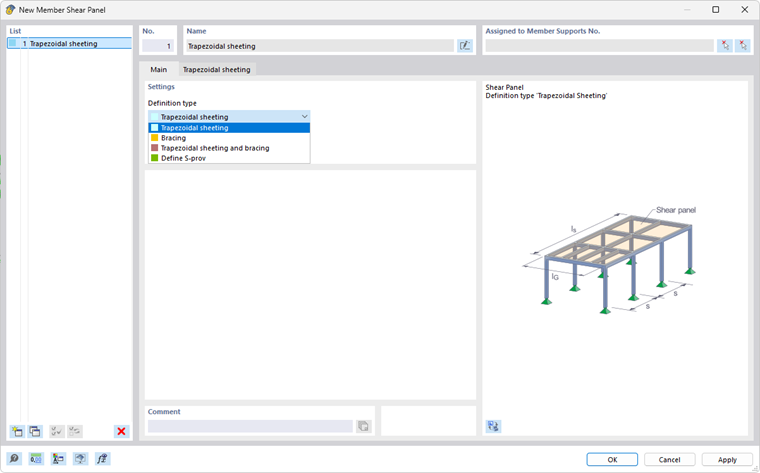

Tipo de definición
Hay varios tipos de paneles de cortante disponibles para su selección en la lista:
- trapezoidal Chapa trapezoidal
- Arriostramiento
- sheeting_Bracing Chapa trapezoidal y arriostramiento
- Definición de S-prov

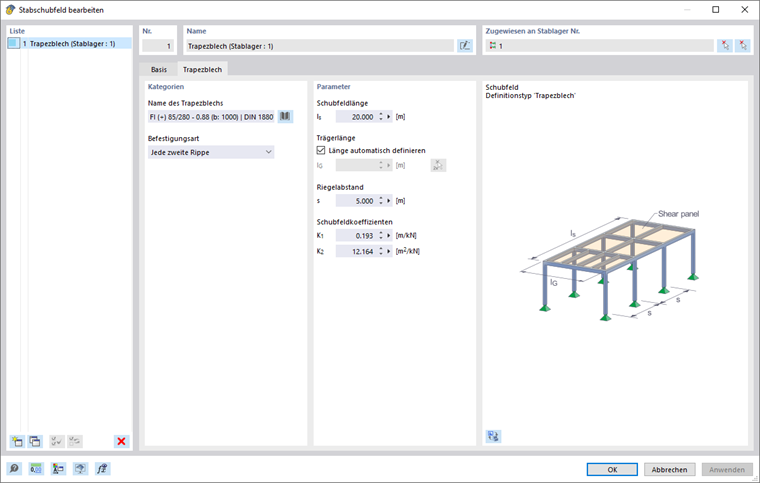

Chapa trapezoidal
Se necesita la siguiente información para determinar la rigidez del panel de cortante de una chapa trapezoidal:
- Nombre de la chapa trapezoidal
- Disposición de la fijación
- Longitud del panel de cortante
- Longitud de la viga
- Separación entre vigas
Puede seleccionar la chapa trapezoidal de la biblioteca utilizando el
(consulte la imagen Biblioteca de secciones - Chapa trapezoidal). Después de seleccionar la chapa trapezoidal, los coeficientes del panel de cortante K1 y K2 se transfieren automáticamente según la aprobación. Sin embargo, estos también se pueden cambiar, si es necesario.
La disposición de la fijación para la sección trapezoidal afecta a la rigidez a cortante que la chapa proporciona a la viga. Si la chapa trapezoidal solo se sujeta cada dos nervios, se reduce la rigidez a cortante que se aplica mediante el factor 5.
Puede introducir la longitud del panel de cortante y la separación de vigas manualmente. Como alternativa, también puede definir esto gráficamente seleccionando la función "Medir" usando el
editar. Finalmente, puede seleccionar dos puntos de acoplamiento en la ventana de trabajo para adoptar la distancia entre ellos.
La longitud de la viga se adopta automáticamente de la barra o conjunto de barras. Desactive la casilla de verificación "Definir longitud automáticamente" si desea especificar la longitud de la viga manualmente.

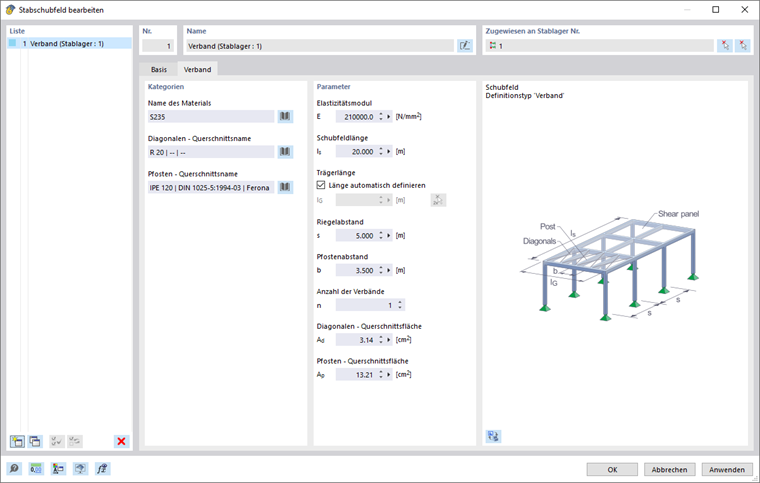

arriostramientos
Se requiere la siguiente información para determinar la rigidez del panel de cortante de un arriostramiento:
- Nombre del material
- Diagonales – nombre de la sección
- Postes - nombre de la sección
- Longitud del panel de cortante
- Longitud de la viga
- Separación entre vigas
- Distancia entre montantes
- Número de arriostramientos
Puede seleccionar el material de la biblioteca haciendo clic en el botón
(consulte la imagen Biblioteca de materiales). El módulo de elasticidad se toma automáticamente del material seleccionado. Sin embargo, también puede definirlo manualmente.
La forma más fácil de definir las áreas de la sección de las diagonales y montantes es seleccionar las secciones respectivas de la biblioteca utilizando el
editar. El área de la sección se adopta automáticamente. También puede introducir este valor directamente.
Puede introducir la longitud del panel de cortante, así como la separación entre vigas y montantes manualmente. Como alternativa, también puede definir esto gráficamente seleccionando la función "Medir" usando el
editar. Finalmente, puede seleccionar dos puntos de acoplamiento en la ventana de trabajo para adoptar la distancia entre ellos.
La longitud de la viga se adopta automáticamente de la barra o conjunto de barras. Desactive la casilla de verificación "Definir longitud automáticamente" si desea especificar la longitud de la viga manualmente.
Además, es necesario introducir el número de arriostramientos que estabilizan el nivel de la cubierta.

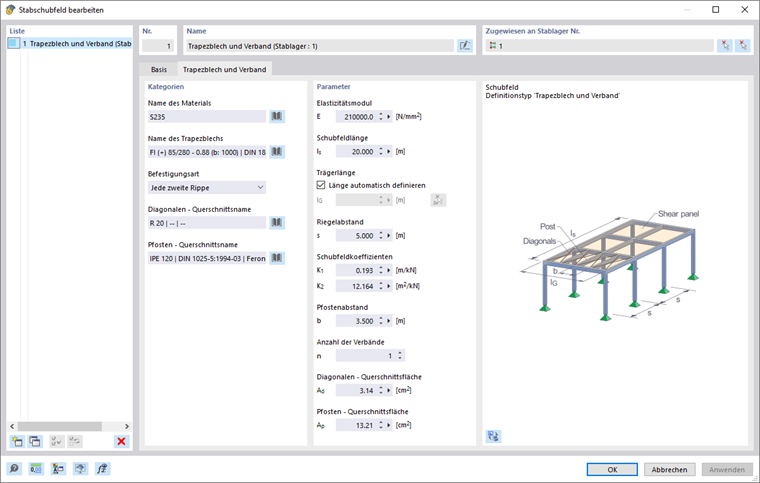

Chapa trapezoidal y arriostramiento
Utilice el tipo de panel de cortante "Chapas y arriostramientos trapezoidales" para considerar tanto la chapa trapezoidal como los arriostramientos como paneles de cortante.
Se requiere la siguiente información para determinar la rigidez del panel de cortante:
- Nombre del material
- Nombre de la chapa trapezoidal
- Disposición de la fijación
- Diagonales – nombre de la sección
- Postes - nombre de la sección
- Longitud del panel de cortante
- Longitud de la viga
- Separación entre vigas
- Distancia entre montantes
- Número de arriostramientos
Se puede encontrar una descripción de los parámetros en las secciones Sheeting Chapa trapezoidal y Arriostramiento.
Definir S-exist
También puede especificar la rigidez del panel de cortante manualmente. Para ello se necesita la siguiente información:
- Rigidez del panel de cortante
- Longitud de la viga
La longitud de la viga se adopta automáticamente de la barra o conjunto de barras. Desactive la casilla de verificación "Definir longitud automáticamente" si desea especificar la longitud de la viga manualmente.
