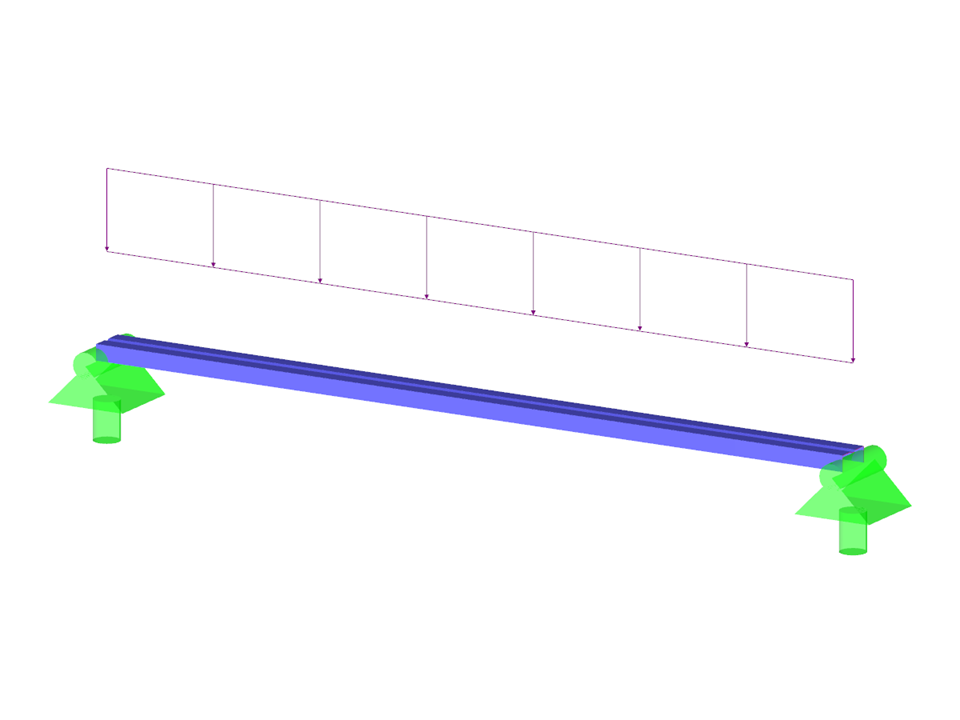

Trave a campata singola con sezione trasversale formata a freddo
| Numero di nodi | 2 |
| Numero di linee | 1 |
| Numero di aste | 1 |
| Numero di casi di carico | 1 |
| Peso totale | 0,003 t |
| Dimensioni | 2.500 x 0.500 x 0.500 m |
| Versione del programma | 5.25.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
