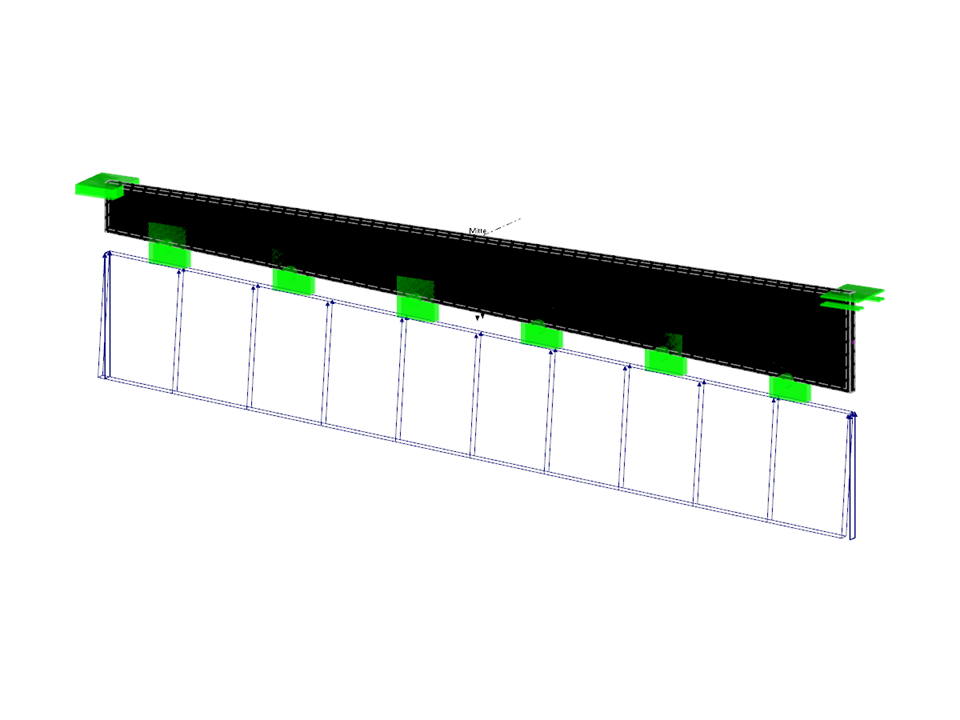

Una trave di legno rinforzata da due piastre di acciaio alle estremità è caricata da pressione. Le fibre di legno sono parallele al lato caricato superiore della trave. La superficie plastica è descritta secondo la teoria della plasticità di Tsai-Wu.
Esempio di verifica 000011 | 1
Numero di nodi | 16 |
Numero di linee | 28 |
Numero di superfici | 16 |
Numero di solidi | 3 |
Numero di casi di carico | 2 |
Dimensioni | 10.010 x 0.120 x 1.200 m |
Versione del programma | 5.03.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
