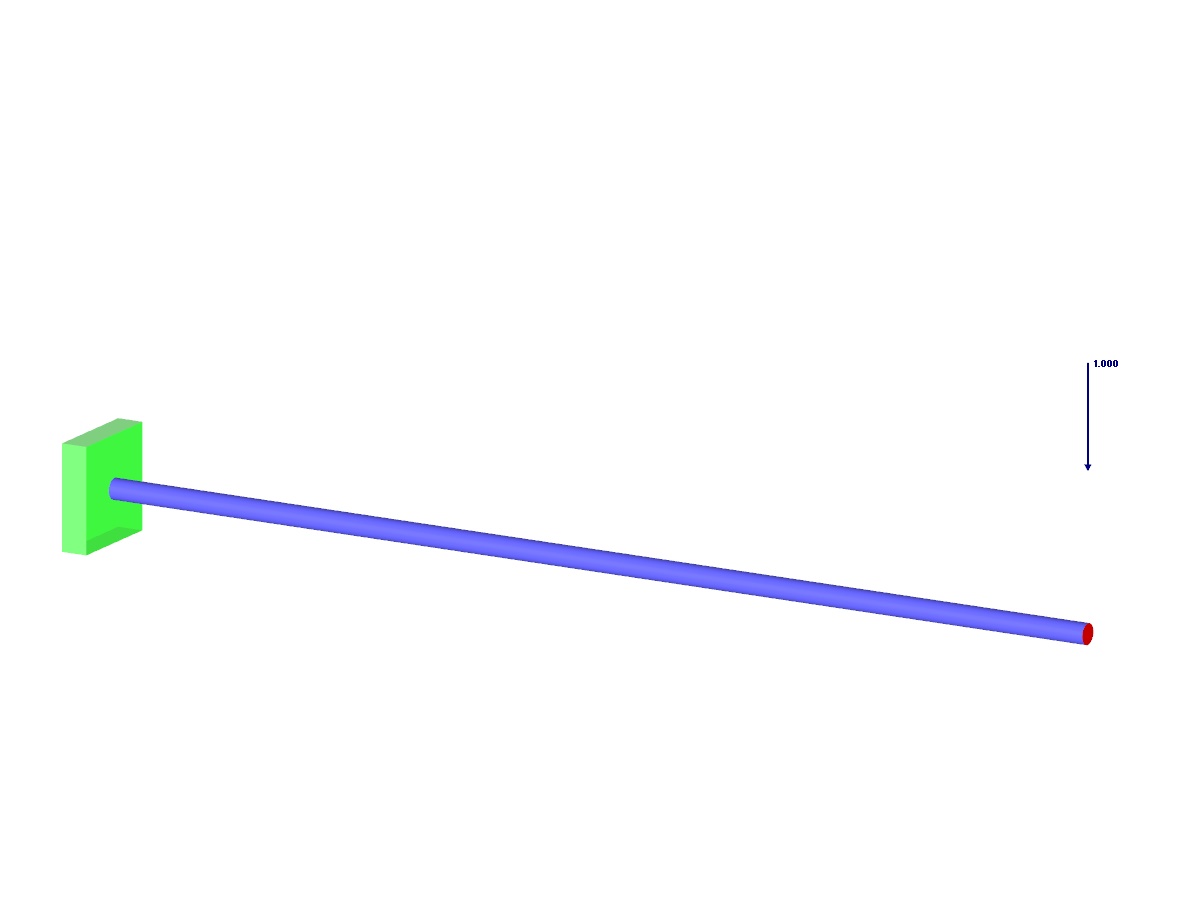

Uno sbalzo da una sezione trasversale rotonda massiccia e un carico singolo sull'estremità libera. Calcolo dell'inflessione sull'estremità libera.
Esempio di verifica 000040 | 1
| Numero di nodi | 2 |
| Numero di linee | 1 |
| Numero di aste | 1 |
| Numero di casi di carico | 1 |
| Peso totale | 0,002 t |
| Dimensioni | 1.200 x 0.400 x 0.400 m |
| Versione del programma | 5.04.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
