Una piastra di acciaio rettangolare di dimensioni è semplicemente supportata ai suoi bordi. Determina le frequenze naturali della piastra rettangolare.

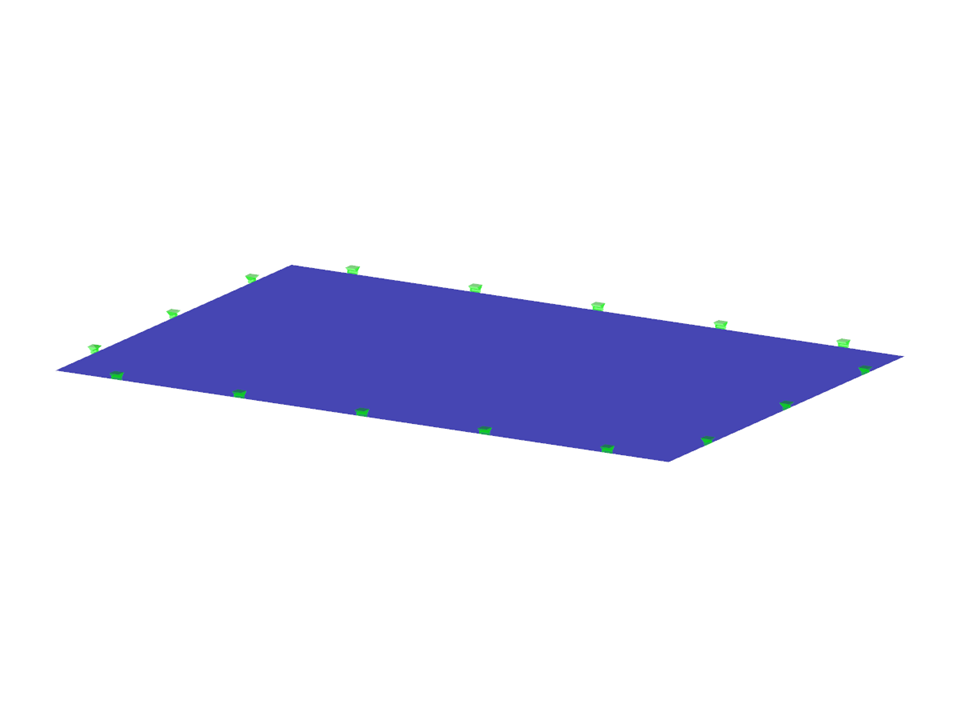

Esempio di verifica 000110 | 1
| Numero di nodi | 4 |
| Numero di linee | 4 |
| Numero di superfici | 1 |
| Peso totale | 0,118 t |
| Dimensioni | 1.500 x 1.000 x 0.000 m |
| Versione del programma | 5.09.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
