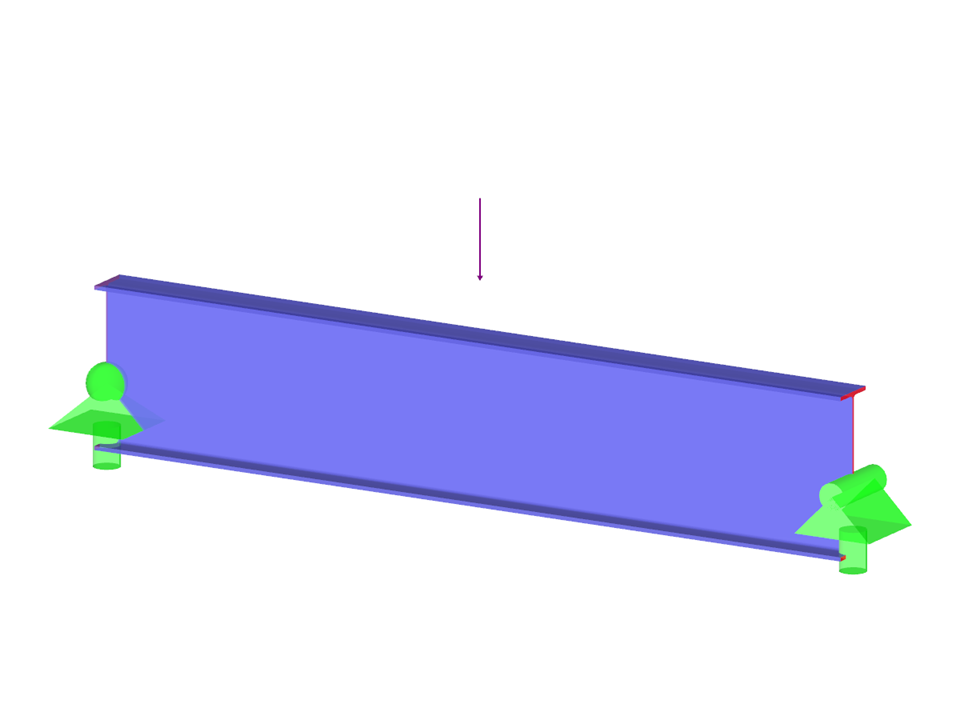

La Figura 1 mostra una trave ASTM A992 W 24×62 con taglio alle estremità di 48.000 e 145.000 kip dal carico permanente e variabile. Verifica la resistenza a taglio disponibile della trave selezionata in base a LRFD e ASD.
Esempio di verifica 001005 | 2
| Numero di nodi | 2 |
| Numero di linee | 1 |
| Numero di aste | 1 |
| Numero di casi di carico | 2 |
| Nr. di combinazioni di carico | 2 |
| Peso totale | 0,281 t |
| Dimensioni | 3.703 x 0.655 x 0.655 m |
| Versione del programma | 5.16.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
