Manuale RFEM Online | 4.4 Superfici

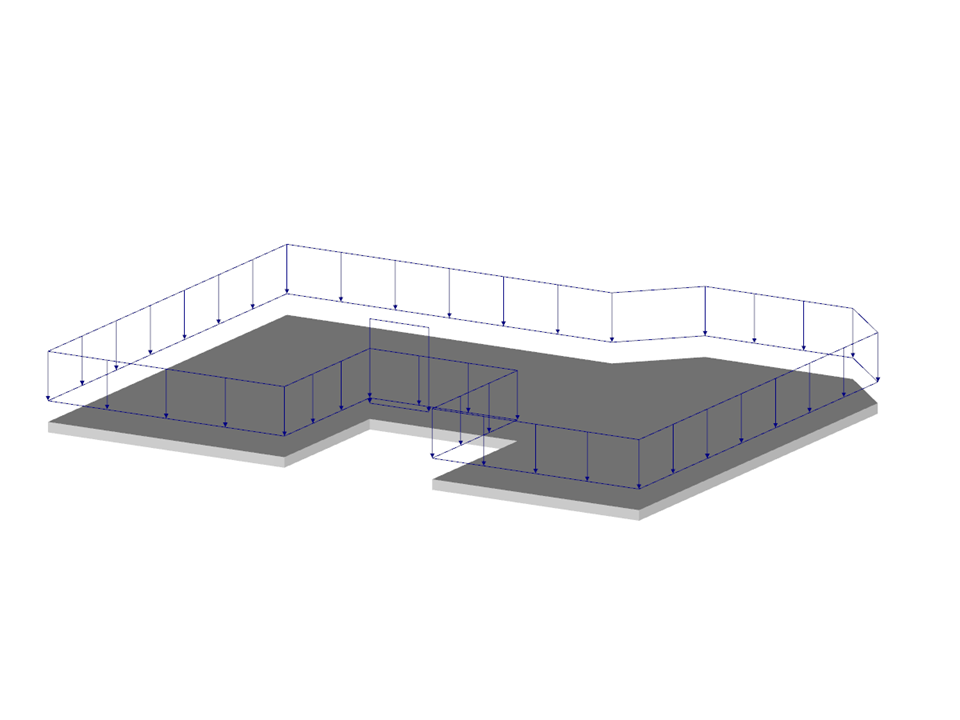

Solaio in cemento armato
| Numero di nodi | 15 |
| Numero di linee | 14 |
| Numero di aste | 0 |
| Numero di superfici | 1 |
| Numero di solidi | 0 |
| Numero di casi di carico | 4 |
| Nr. di combinazioni di carico | 21 |
| Nr. di combinazioni di risultati | 2 |
| Peso totale | 26,900 t |
| Dimensioni | 10.000 x 0.000 x 8.000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
Corso di formazione online
Corso di formazione online
Corso di formazione online
Corso di formazione online
Corso di formazione online
Caratteristiche del prodotto
Caratteristiche del prodotto
Caratteristiche del prodotto
![Campate basate sulla Figura 5.2 da [1]](/it/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
Hai sezioni trasversali di colonne singole o geometrie di pareti angolari e hai bisogno di una verifica a taglio-punzonamento per loro?
Nessun problema. In RFEM 6, è possibile eseguire la verifica a taglio-punzonamento non solo per sezioni trasversali rettangolari e circolari, ma per qualsiasi forma di sezione trasversale.
Nel L'add-on Verifica calcestruzzo di aste '''e superfici''' ''' offre la possibilità di eseguire la verifica semplificata della resistenza al fuoco secondo EN 1992-1-2 per colonne (capitolo 5.3.2) e travi (capitolo 5.6).
Le seguenti verifiche sono disponibili per la verifica semplificata della resistenza al fuoco:
- Pilastri: Dimensioni minime della sezione trasversale per sezioni rettangolari e circolari secondo la Tabella 5.2a e l'equazione 5.7 per il calcolo del tempo di esposizione al fuoco
- Travi: Dimensioni minime e interassi secondo la Tabella 5.5 e la Tabella 5.6
È possibile determinare le forze interne per la verifica della resistenza al fuoco secondo due metodi.
- 1 Qui, le forze interne della situazione di progetto eccezionale sono incluse direttamente nel progetto.
- 2 Le forze interne della verifica a temperatura normale sono ridotte del coefficiente Eta,fi (ηfi), e quindi utilizzate nel progetto di resistenza al fuoco.
Inoltre, è possibile modificare la distanza dell'asse secondo l'Eq. 5.5.
Con l'add-on Verifica calcestruzzo, è possibile eseguire la verifica a fatica di aste e superfici secondo EN 1992-1-1, Capitolo 6.8.
Per la verifica a fatica, è possibile selezionare opzionalmente due metodi o livelli di verifica nelle configurazioni di progetto:
- Livello di verifica 1: Criterio semplificato sec. 6.8.6 e 6.8.7(2): Il criterio semplificato viene eseguito per combinazioni di azioni frequenti secondo EN 1992-1-1, Capitolo 6.8.6 (2), e EN 1990, Eq. (6.15b) con i carichi di traffico rilevanti nello stato di esercizio. Un intervallo di tensione massima secondo 6.8.6 è verificato per l'acciaio di armatura. La tensione di compressione del calcestruzzo è determinata mediante la tensione ammissibile superiore e inferiore secondo 6.8.7(2).
- Livello di verifica 2: Verifica della tensione equivalente di danno sec. 6.8.5 e 6.8.7(1) (verifica a fatica semplificata): La verifica utilizzando gli intervalli di tensioni equivalenti di danno viene eseguita per la combinazione a fatica secondo EN 1992-1-1, Capitolo 6.8.3, Eq. (6.69) con l'azione ciclica specificatamente definitaQfat .
Nell'add-on Verifica calcestruzzo, è possibile eseguire la verifica sismica per aste in cemento armato secondo EC 8. Ciò include, tra le altre cose, le seguenti funzionalità:
- Configurazioni di calcolo sismico
- Distinzione delle classi di duttilità DCL, DCM, DCH
- Opzione per trasferire il coefficiente di comportamento dall'analisi dinamica
- Verifica del valore limite per il coefficiente di comportamento
- Verifica della capacità 'Colonna forte - trave debole'
- Dettagli e regole particolari per la duttilità di curvatura
- Dettagli e regole particolari per la duttilità locale
