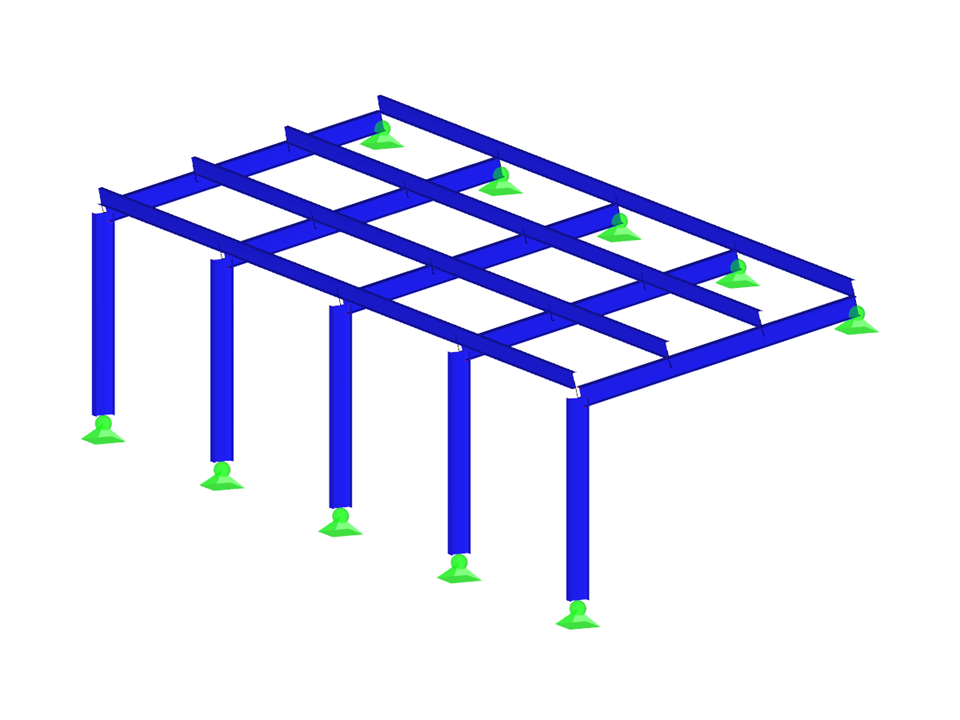

Questo modello mostra una pensilina composta da profili in acciaio formati a freddo. Serve come esempio pratico per l'applicazione del modulo aggiuntivo RF-/ACCIAIO Profili Formati a Freddo. Il modello illustra la pianificazione e l'implementazione di tali strutture nell'ambiente software e offre una panoramica informativa sull'uso dei profili formati a freddo.
Pensilina con sezioni in acciaio formate a freddo
| Numero di nodi | 25 |
| Numero di linee | 36 |
| Numero di aste | 36 |
| Numero di casi di carico | 2 |
| Nr. di combinazioni di carico | 1 |
| Peso totale | 1,972 t |
| Dimensioni (metriche) | 5.000 x 16.500 x 4.508 m |
| Dimensioni (imperiali) | 16.4 x 54.13 x 14.79 feet |
| Versione del programma | 5.23.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
