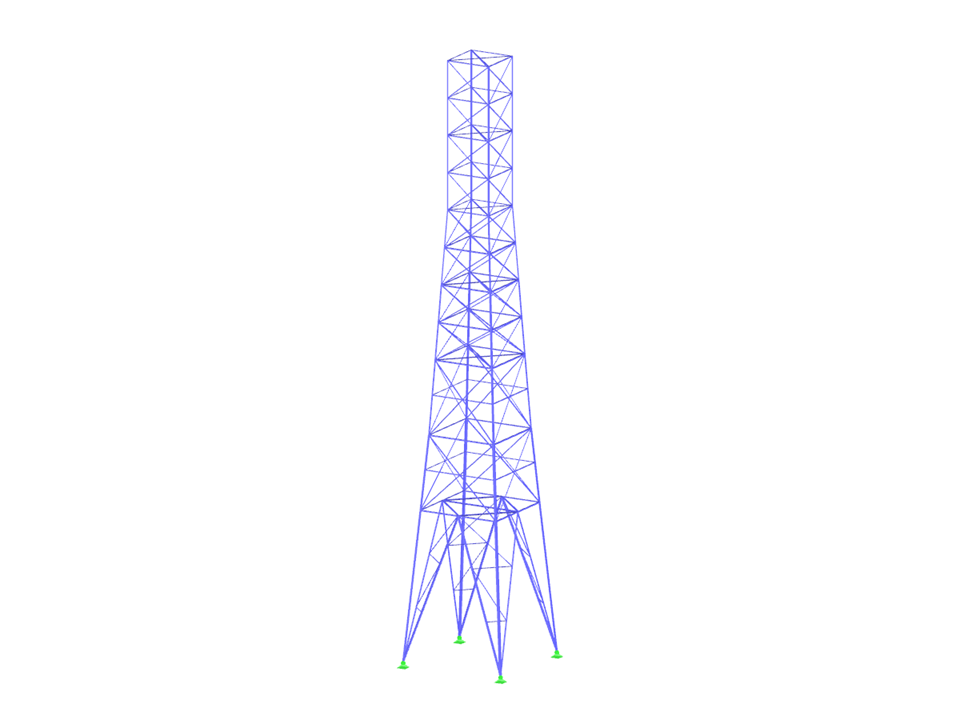

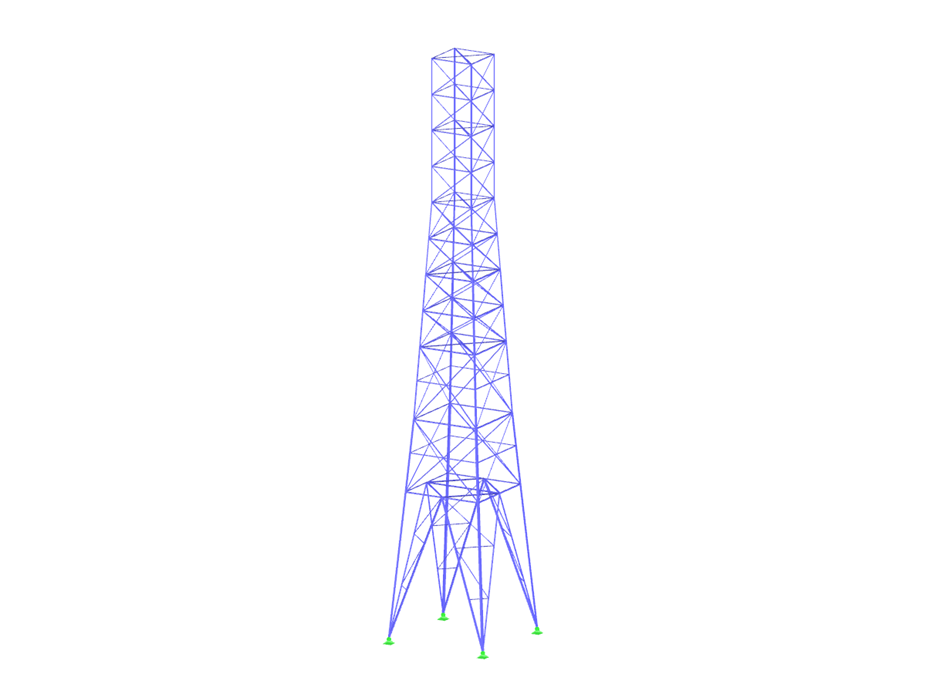

Traliccio
| Numero di nodi | 105 |
| Numero di linee | 293 |
| Numero di aste | 293 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 5,064 t |
| Dimensioni | 5.822 x 32.000 x 5.822 m |
