Manuale RFEM Online | 4.4 Superfici

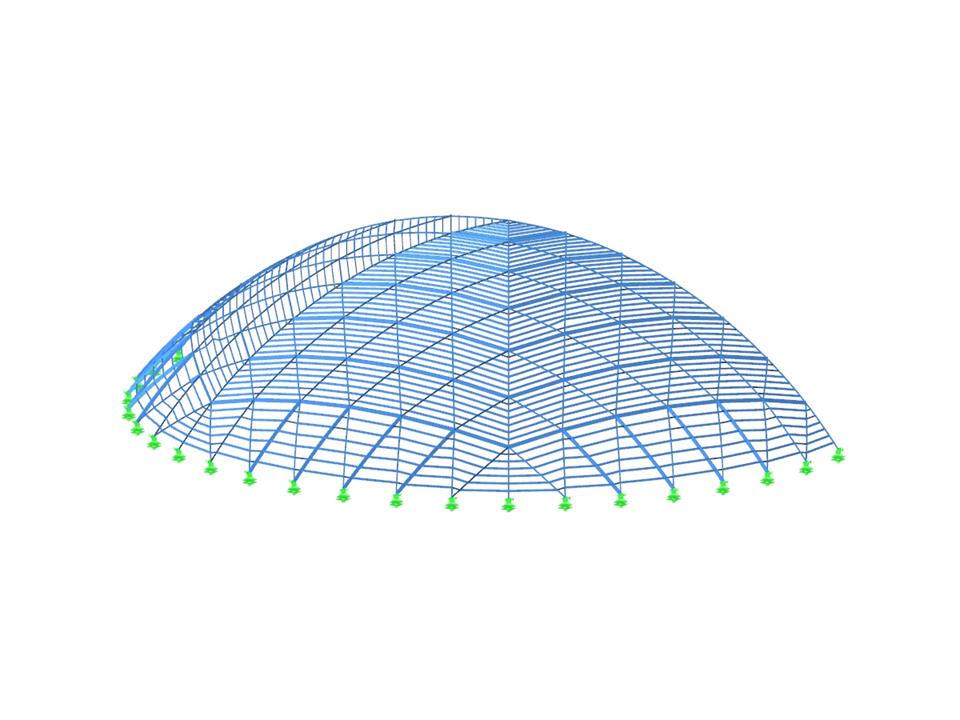

Cuppola
| Numero di nodi | 1933 |
| Numero di linee | 3990 |
| Numero di aste | 3990 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 3 |
| Nr. di combinazioni di carico | 5 |
| Nr. di combinazioni di risultati | 8 |
| Peso totale | 4402,423 t |
| Dimensioni | 149.980 x 36.664 x 149.623 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
