Manuale RFEM Online | 4.4 Superfici

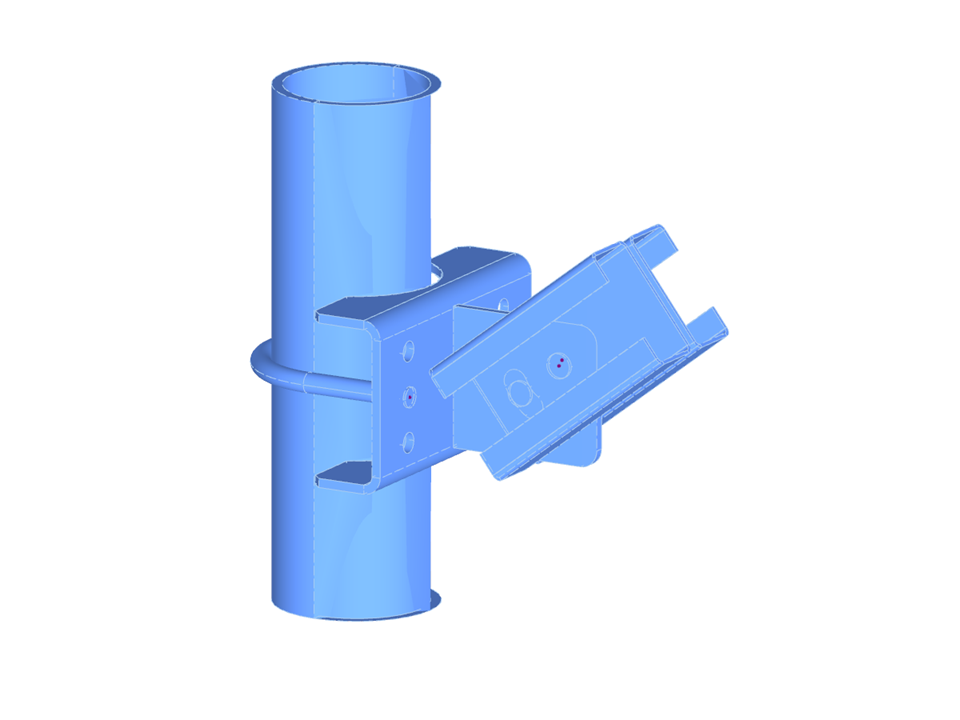

Collegamento in acciaio modellato con elementi solidi
| Numero di nodi | 361 |
| Numero di linee | 398 |
| Numero di aste | 0 |
| Numero di superfici | 175 |
| Numero di solidi | 12 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,184 t |
| Dimensioni | 1.275 x 1.367 x 0.775 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
