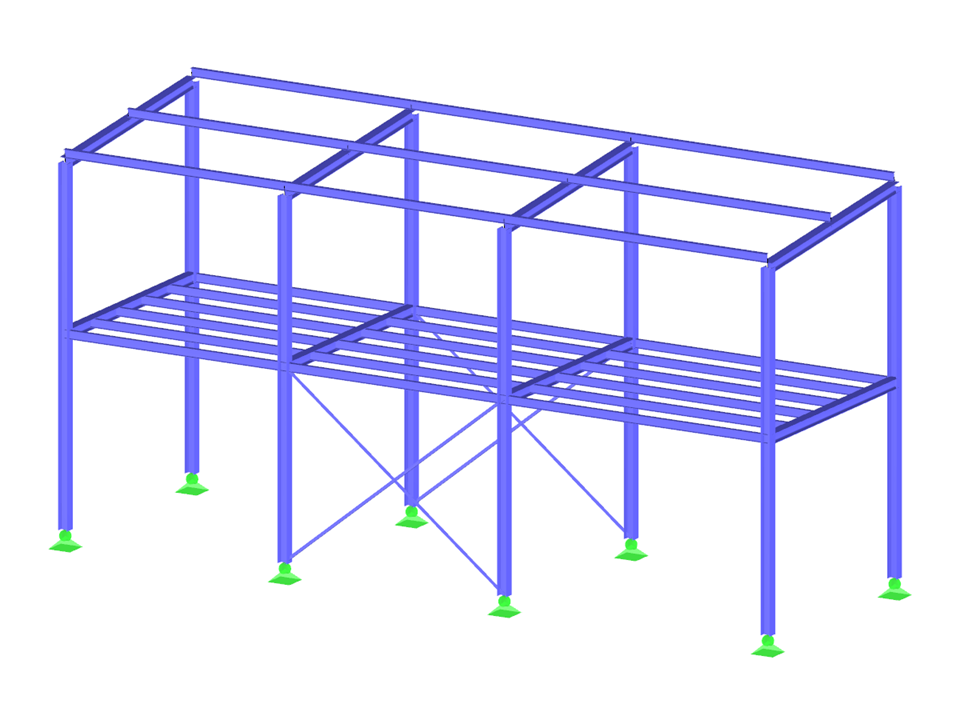

Edificio in acciaio
| Numero di nodi | 44 |
| Numero di aste | 59 |
| Numero di casi di carico | 7 |
| Nr. di combinazioni di carico | 76 |
| Nr. di combinazioni di risultati | 4 |
| Peso totale | 8,044 t |
| Dimensioni | 16.500 x 5.500 x 8.444 m |
| Versione del programma | 8.01.00 |
Knowledge Base
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) as 3D-Grafik ausgeben lassen.
- La progettazione di cinque tipi di sistemi resistenti alla forza sismica (SFRS) include il telaio a momento speciale (SMF), il telaio a momento intermedio (IMF), il telaio a momento ordinario (OMF), il telaio ordinario concentricamente controventato (OCBF) e il telaio speciale concentricamente controventato (SCBF) )
- Verifica della duttilità dei rapporti larghezza-spessore per anime e ali
- Calcolo della resistenza e della rigidezza richieste per il controvento di stabilità delle travi
- Calcolo della spaziatura massima per i controventi di stabilità delle travi
- Calcolo della resistenza richiesta nelle posizioni delle cerniere per il controvento di stabilità delle travi
- Calcolo della resistenza necessaria della colonna con l'opzione di trascurare tutti i momenti flettenti, il taglio e la torsione per lo stato limite di sovraresistenza
- Verifica dei rapporti di snellezza di pilastri e controventi
Il risultato della verifica sismica è classificato in due sezioni: requisiti delle aste e dei collegamenti.
I "Requisiti sismici" includono la resistenza a flessione richiesta e la resistenza a taglio richiesta del collegamento trave-colonna per telai a momento. Sono elencati nella scheda "Collegamento del telaio dei momenti per asta". Per i telai controventati, la resistenza a trazione del collegamento richiesta e la resistenza a compressione del collegamento richiesta del controvento sono elencate nella scheda "Collegamento controvento per asta".
Il programma fornisce le verifiche eseguite nelle tabelle. I dettagli della verifica mostrano chiaramente le formule e i riferimenti alla norma.
Nel modulo Verifica calcestruzzo offre la possibilità di eseguire la verifica sismica secondo AISC 341-16 per barre di acciaio.
Per questo sono disponibili cinque tipi di SFRS (sistemi resistenti alla forza sismica).
